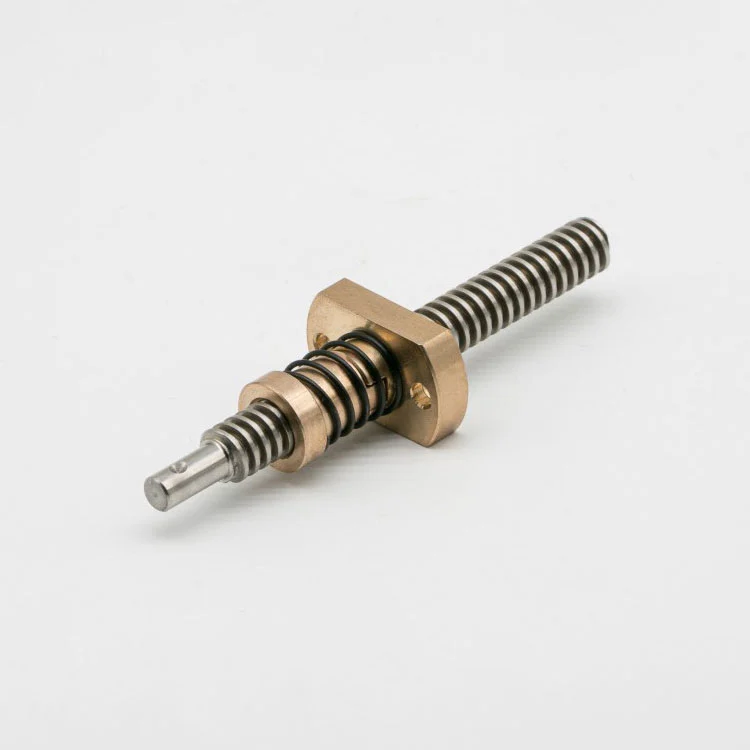

Porca trapezoidal anti-folga para máquina CNC

Maitu adere ao conceito de “customização para correspondência de precisão” e fornece soluções abrangentes de customização para Porca Trapezoidal Anti-Folga para Máquina CNC, adaptando-se totalmente aos diversos modelos e condições de trabalho dos equipamentos CNC. De acordo com a capacidade de carga da sua máquina CNC, grau de precisão de usinagem, faixa de temperatura de trabalho e espaço de instalação, podemos personalizar os principais parâmetros, incluindo especificação de rosca trapezoidal (padrão trapezoidal de 30 graus ou ACME de 29 graus), tamanho geral da porca, estrutura do flange, grau de pré-carga e seleção de material. O produto adota uma estrutura integrada compacta, que pode ser combinada diretamente com o parafuso trapezoidal existente das máquinas CNC, reduzindo os custos de modificação da instalação e melhorando a eficiência de atualização do equipamento.

Especificações Técnicas do Produto

Nota: * indica especificações especiais, que podem ser customizadas de acordo com o modelo, requisitos de carga e demandas de precisão posicional de suas máquinas CNC. Também podemos ajustar o grau de pré-carga (C1/C2/C3) de acordo com as necessidades reais da sua aplicação para obter precisão ideal e equilíbrio de torque.

Destaques do produto e vantagens da adaptação CNC

1. Design anti-folga trapezoidal integrado: Adota uma estrutura de rosca trapezoidal de peça única combinada com calibração de pré-carga de precisão, que elimina a folga axial sem mecanismos de mola adicionais, garantindo efeito de eliminação de folga estável, estrutura simples e forte confiabilidade, e evitando falha por fadiga da mola na operação de longo prazo de máquinas CNC.

2. Engate da rosca de alta rigidez: A rosca trapezoidal é processada pela tecnologia de laminação de rosca de precisão, e o meio-ângulo do perfil do dente é controlado dentro de ± 10 ′, com retidão do lado do dente de até ± 2 μm, realizando um engate apertado da rosca com o parafuso trapezoidal, melhorando a rigidez da transmissão e resistindo à força de reação de corte na usinagem CNC.

3. Perfis de rosca usinados com precisão para transmissão suave: Equipada com uma oficina especializada dedicada a ferramentas de rosca, a porca trapezoidal anti-folga para máquina CNC utiliza técnicas avançadas de modificação de perfil de rosca e um processo de lapidação de porca de precisão. Isso resulta em uma rugosidade da superfície da porca (acabamento) ≤ Ra0,2 e um coeficiente de atrito reduzido de 0,09–0,13, garantindo uma transmissão suave, livre de emperramento ou ruído anormal, ao mesmo tempo em que reduz efetivamente o consumo de energia em motores CNC.

4. Adaptabilidade ambiental excepcional: O produto passa por tratamentos de superfície especializados para resistência à corrosão e resistência ao desgaste, protegendo-o efetivamente dos efeitos corrosivos de fluidos de corte, cavacos de metal e outros contaminantes predominantes em ambientes de usinagem CNC. Além disso, mantém um desempenho estável em uma ampla faixa de temperatura de -15°C a 250°C, atendendo plenamente às demandas de operação contínua e de longo prazo em equipamentos CNC.

Índice de desempenho e padrões de qualidade

1. Seleção e desempenho de materiais: materiais opcionais de liga de bronze de alta resistência (excelente capacidade de carga e dissipação de calor) e plástico de engenharia (autolubrificantes, leves), entre os quais o material de liga de terras raras pode atingir 3 vezes a vida útil das porcas de bronze de estanho comuns, correspondendo totalmente aos requisitos de carga de diferentes máquinas CNC.

2. Indicadores de precisão: a precisão da rosca atinge o nível ISO 3, o erro de passo é inferior a ± 0,002 mm, a folga pode ser controlada dentro de 0,008 mm e o grau de pré-carga pode ser personalizado de acordo com as necessidades (C1/C2/C3), atendendo às necessidades de posicionamento de alta precisão da usinagem de precisão CNC, como fabricação de moldes e processamento de peças aeroespaciais.

3. Resistência ao desgaste e durabilidade: Após o tratamento de fortalecimento da superfície, a dureza da superfície atinge HRC 52-58, a resistência ao desgaste é 60% maior que a das porcas trapezoidais comuns e a vida útil pode chegar a mais de 6 anos sob uso normal e manutenção regular, adaptando-se às características de operação de alta frequência das máquinas CNC.

4. Compatibilidade de instalação: O produto adota design de flange padronizado, que é compatível com a maioria dos mecanismos de alimentação de máquinas CNC, e pode ser instalado e substituído diretamente sem modificar a estrutura original do equipamento, melhorando a eficiência da instalação e reduzindo o tempo de inatividade do equipamento.

A força central da Maitu na fabricação de porcas CNC

1. Equipe profissional de P&D: Equipada com 10 engenheiros técnicos seniores com mais de 10 anos de experiência em componentes de transmissão CNC, com foco em P&D e otimização da tecnologia anti-folga trapezoidal, dominando tecnologias essenciais, como modificação do perfil do dente e calibração de pré-carga de precisão, e melhorando continuamente a adaptabilidade do produto às máquinas CNC.

2. Sistema de controle de qualidade rigoroso: Com 10 linhas de produção profissionais, máquinas laminadoras de rosca avançadas, tornos CNC de alta precisão e oficinas de teste de precisão dedicadas, cada porca trapezoidal anti-folga para máquina CNC passa por rigorosa detecção de precisão de rosca, teste de folga e teste de desgaste antes de sair da fábrica, com uma taxa de qualificação de 100%.

3. Rica experiência de personalização: Tendo produzido mais de 16.000 tipos de componentes de transmissão de precisão, acumulamos uma rica experiência de personalização para porcas específicas para máquinas CNC, que podem ser personalizadas de acordo com os modelos específicos de tornos CNC, fresadoras e máquinas de gravação, bem como tipos de rosca e requisitos de precisão.

4. Certificação de qualificação oficial: Aprovada a certificação do sistema de gestão de qualidade ISO 9001, com uma série de patentes relacionadas, atendendo a mais de 5.000 clientes nacionais e estrangeiros, incluindo muitos fabricantes de máquinas CNC conhecidos, e os produtos foram altamente reconhecidos na indústria.

Processo de personalização e serviço de processo completo

1. Comunicação de demanda: Nossa equipe técnica profissional fornece consulta individual, entende profundamente o modelo de sua máquina CNC, requisitos de precisão de usinagem, parâmetros de carga e espaço de instalação, e fornece sugestões técnicas profissionais e soluções de produtos.

2. Projeto de personalização e produção experimental de amostra: De acordo com a demanda confirmada, concluímos o projeto de desenho 2D/3D, selecionamos materiais apropriados e grau de pré-carga, realizamos produção experimental de amostra e conduzimos testes de precisão para garantir que a amostra atenda às suas necessidades antes da produção em massa.

3. Garantia de embalagem e transporte: Adote embalagens à prova de umidade, à prova de poeira e anticolisão e coopere com empresas de logística profissionais para garantir que os produtos não sejam danificados durante o transporte e que o desempenho do produto não seja afetado.

4. Compromisso de entrega eficiente: Modelos padrão adequados para máquinas CNC comuns estão em estoque, com prazo de entrega de 2 a 5 dias úteis; produtos personalizados são entregues dentro de 8 a 15 dias úteis, o que reduz efetivamente o ciclo de manutenção e atualização do equipamento.

5. Serviço de suporte pós-venda: Fornece período de garantia de qualidade de 24 meses, técnicos profissionais fornecem orientação de instalação no local, serviços de depuração e manutenção para pedidos em grandes quantidades e resolvem oportunamente vários problemas encontrados no uso do produto, garantindo a operação estável de seu equipamento CNC.

Orientações de uso e dicas de manutenção diária

1. Preparação da instalação: Antes da instalação, limpe a superfície da rosca da porca e o parafuso trapezoidal correspondente com álcool de alta pureza e um pano sem fiapos para remover poeira e manchas de óleo, garantindo um encaixe firme da rosca e evitando a redução de precisão causada por impurezas.

2. Inspeção regular: Recomenda-se verificar o estado da malha da rosca, folga e grau de desgaste a cada 4 meses (ajustar de acordo com a frequência de operação das máquinas CNC). Se for encontrado desgaste anormal ou folga aumentada, será necessária manutenção ou substituição oportuna para evitar afetar a precisão da usinagem.

3. Requisitos de armazenamento: Armazene em ambiente limpo, seco e ventilado (temperatura 8-22 ℃, umidade ≤35%), evite contato com substâncias corrosivas, fluido de corte e lascas de metal e evite corrosão da rosca e danos estruturais.

4. Precauções de uso: Durante a operação de máquinas CNC, evite carga e impacto excessivos, e não desmonte a porca à vontade, para não danificar a estrutura da rosca e o efeito de calibração de pré-carga, garantindo a operação estável a longo prazo da Porca trapezoidal anti-folga para máquina CNC.

Equipamentos e cenários CNC aplicáveis

1. Tornos CNC: Aplicável ao mecanismo de alimentação de descanso de ferramenta e mecanismo de posicionamento do fuso de tornos CNC, eliminando folga no movimento bidirecional, garantindo alimentação de ferramenta estável e precisa, reduzindo erros de usinagem e melhorando o acabamento superficial das peças torneadas.

2. Fresadoras CNC: Utilizadas nos mecanismos de alimentação de bancada e elevação do fuso de fresadoras CNC verticais e horizontais, garantindo posicionamento de alta precisão durante interpolação de curvas complexas e microalimentação, adaptando-se às necessidades de fabricação de moldes de precisão e processamento de peças aeroespaciais.

3. Máquinas de gravação e fresagem CNC: Adequado para os mecanismos de transmissão do eixo X / Y / Z de máquinas de gravação e fresagem CNC, com alta repetibilidade posicional e transmissão suave, garantindo a precisão e eficiência da gravação e fresagem fina, e adaptando-se ao processamento de peças pequenas e precisas.

4. Outros equipamentos CNC de precisão: Aplicável a mandriladoras CNC, retificadoras CNC, máquinas EDM e outros equipamentos CNC de precisão, fornecendo suporte confiável de transmissão anti-folga para mecanismos de movimento linear, garantindo a estabilidade e precisão das operações de usinagem.

Perguntas frequentes e suporte técnico

1. Qual é a diferença entre esta porca trapezoidal anti-folga e a porca anti-folga com mola para máquinas CNC? Este produto adota um design integrado de rosca trapezoidal + calibração de pré-carga de precisão, sem mecanismos de mola adicionais, que possui estrutura mais simples, maior confiabilidade e maior vida útil, e é mais adequado para máquinas CNC que exigem operação contínua de longo prazo e transmissão de alta rigidez.

2. O grau de pré-carga do produto pode ser ajustado de acordo com os requisitos de precisão da usinagem CNC? Sim, podemos fornecer personalização de grau de pré-carga (C1/C2/C3) de acordo com sua precisão de usinagem CNC e requisitos de carga, obtendo o equilíbrio ideal entre precisão de posicionamento e torque de transmissão e evitando aumento excessivo de torque.

3. Qual é a vantagem da tecnologia de modificação do perfil dentário adotada pelo seu produto? A tecnologia de modificação do perfil do dente pode resolver efetivamente os problemas de travamento da rosca e ruído anormal causado pelo processamento impreciso do perfil do dente, reduzir o coeficiente de atrito, melhorar a suavidade da transmissão e reduzir o consumo de energia dos motores CNC, garantindo ao mesmo tempo a precisão.

4. Como garantir a consistência da precisão do produto em pedidos em grandes quantidades? Contamos com um sistema ERP autodesenvolvido e um rigoroso processo de controle de qualidade, e cada lote de porca trapezoidal anti-folga para máquina CNC passa por testes de precisão unificados e calibração de pré-carga, garantindo que a precisão de cada porca seja consistente e o desempenho da 1000ª porca seja o mesmo da primeira.

5. Vocês fornecem serviços de manutenção pós-venda para pedidos em grandes quantidades? Sim, oferecemos um período de garantia de qualidade de 24 meses. Para pedidos em grandes quantidades, enviaremos técnicos profissionais para fornecer orientação de instalação, depuração e manutenção no local e resolver seus problemas de uso em tempo hábil para garantir a operação estável de seu equipamento CNC.

6. O produto pode ser combinado com o parafuso trapezoidal existente da nossa máquina CNC? Sim, podemos personalizar a especificação da rosca, o diâmetro interno e o tamanho do flange da porca de acordo com os parâmetros do seu parafuso trapezoidal existente, garantindo correspondência direta e instalação sem modificar a estrutura original do equipamento.
