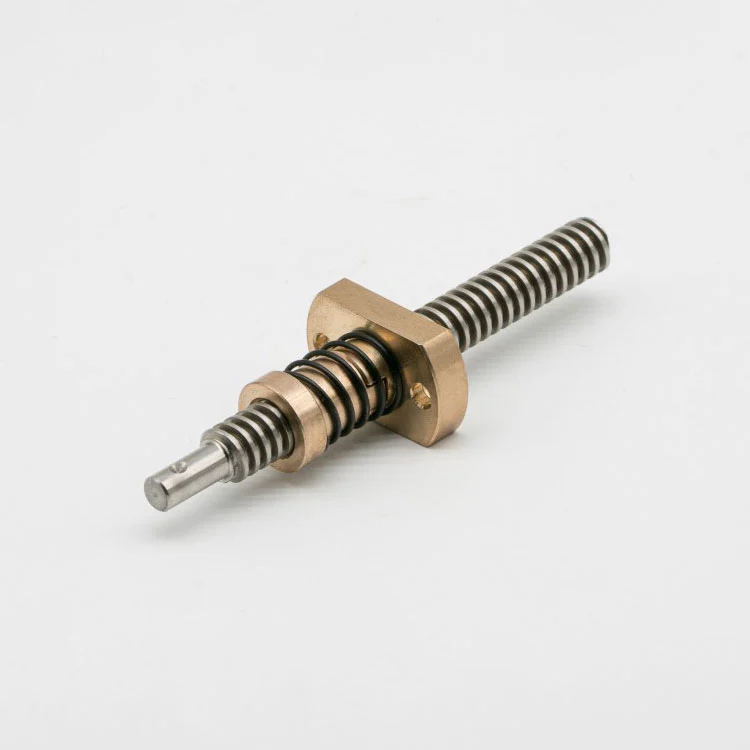

Porca trapezoidal anti-folga para sistemas de posicionamento

Como uma fábrica de porca trapezoidal anti-folga de alta qualidade para sistemas de posicionamento, a Maitu fornece soluções personalizadas adaptadas a cenários de posicionamento específicos. De acordo com o tipo de sistema de posicionamento (posicionamento de guia linear, posicionamento de parafuso esférico, posicionamento de cremalheira), carga nominal, requisitos de repetibilidade de posicionamento, faixa de temperatura de trabalho e restrições de espaço de instalação, podemos personalizar com flexibilidade parâmetros-chave, como especificação de rosca trapezoidal (métrica/polegada), tamanho estrutural da porca, intensidade de pré-carga do anel de vedação, dureza do material e processo de tratamento de superfície.

O produto adota um design modular, que é compatível com os principais componentes de transmissão do sistema de posicionamento e pode ser montado diretamente com parafusos de avanço, trilhos-guia e outras peças sem grandes modificações no sistema original, reduzindo efetivamente a dificuldade de atualização e transformação do sistema. Ele é especialmente projetado para evitar defeitos de impressão 3D, como desalinhamento da camada do modelo, irregularidade da parede e desvio dimensional causado pela folga da porca, e é amplamente aplicável a vários mecanismos de transmissão de impressora 3D, tornando-se um componente de precisão econômico para melhorar a estabilidade da impressão e a qualidade do modelo.

Especificações Técnicas do Produto

Nota: * indica especificações especiais, que podem ser personalizadas de acordo com o tipo de sistema de posicionamento, nível de carga, precisão de posicionamento e espaço de instalação. Podemos ajustar com flexibilidade a intensidade da pré-carga do O-ring e a precisão da rosca para atender às necessidades de posicionamento de baixa velocidade e alta precisão de diferentes sistemas, garantindo que a folga axial seja efetivamente controlada e a estabilidade da transmissão seja mantida, o que está alinhado com o princípio de funcionamento da transmissão anti-folga em sistemas de posicionamento.

Principais vantagens funcionais e adaptabilidade do sistema de posicionamento

1. Pré-carga de anel de vedação elástico duplo para anti-folga precisa: Adotando o design central de pré-carga de anel de vedação elástico duplo combinado com rosca trapezoidal integrada, diferente da estrutura de mola tipo dividida, ele realiza força de pré-carga composta circunferencial e radial para suprimir folga axial, que pode controlar de forma estável a folga dentro de 0,003-0,008 mm, resolvendo fundamentalmente o problema de desvio de posicionamento e redução de repetibilidade causada por folga axial em sistemas de posicionamento, garantindo posicionamento de alta precisão do sistema sempre.

2. Alta capacidade de carga e transmissão estável: Visando as características de trabalho de alta carga dos sistemas de posicionamento, a porca trapezoidal anti-folga para sistemas de posicionamento é feita de materiais de alta resistência e usinagem de precisão, com forte capacidade de carga estática e dinâmica, que pode suportar grande impulso axial sem deformação e manter a transmissão estável mesmo sob operação de baixa velocidade de longo prazo (velocidade da linha ≤10 mm / s), evitando desvio de posicionamento causado pela mudança de carga, o que é adequado para baixa velocidade cenários de posicionamento de alta precisão.

3. Operação de baixo ruído e baixo atrito: A estrutura de rosca integrada e o tratamento especial de lubrificação de superfície reduzem efetivamente o atrito entre a porca e o parafuso de avanço, o ruído de operação é inferior a 45dB, o que é adequado para os requisitos de operação silenciosa de sistemas de posicionamento de precisão (como equipamentos de posicionamento de laboratório, instrumentos de posicionamento médico) e evita interferência de ruído que afeta a precisão de posicionamento.

4. Pré-carga autoajustável e estabilidade a longo prazo: O anel de vedação elástico duplo tem excelente resistência à fadiga e desempenho autoajustável, que pode compensar automaticamente o pequeno desgaste da rosca durante o uso a longo prazo, manter a força de pré-carga estável e garantir que o efeito anti-folga não seja atenuado após mais de 12.000 horas de operação contínua, obtendo um desempenho de posicionamento estável a longo prazo para toda a vida útil.

Principais indicadores de desempenho e sistema de garantia de qualidade

1. Seleção de material orientada para o posicionamento: POM reforçado de alta resistência opcional (autolubrificante, baixo atrito) e materiais de liga de bronze resistente ao desgaste (alta capacidade de carga, resistente à corrosão), entre os quais o POM reforçado é adequado para sistemas de posicionamento de precisão de carga leve (como posicionamento de componentes eletrônicos), e a liga de bronze é adequada para sistemas de posicionamento de carga pesada (como posicionamento de braço mecânico, posicionamento de prateleira de armazém), correspondendo totalmente aos requisitos de carga e precisão de diferentes cenários de posicionamento.

2. Indicadores de precisão para posicionamento: a precisão da rosca atinge o nível ISO 3, superior ao nível de precisão das porcas trapezoidais comuns, o erro de passo é inferior a ± 0,003 mm, a repetibilidade posicional é ≤ ± 0,005 mm, a folga é controlável dentro de 0,003-0,008 mm, o que é melhor do que a precisão geral de posicionamento de repetição de parafusos trapezoidais (± 0,1 ~ 0,5 mm), atendendo aos requisitos de posicionamento de alta precisão da maioria dos industriais e equipamentos de precisão.

3. Durabilidade e vida útil: Após tratamento especial de endurecimento superficial, a dureza superficial da porca trapezoidal anti-folga para sistemas de posicionamento atinge HRC 58-62, a resistência ao desgaste é 80% maior do que a das porcas trapezoidais comuns, e a vida útil pode chegar a mais de 5 anos sob uso normal e manutenção regular, adaptando-se às necessidades de operação contínua de longo prazo dos sistemas de posicionamento, reduzindo a frequência de substituição de componentes e custos de manutenção.

4. Adaptabilidade ambiental: O produto pode manter um desempenho estável na faixa de temperatura de -20 ℃ a 150 ℃, tem forte resistência à poeira, poluição por óleo e corrosão leve e é adequado para vários ambientes de posicionamento agressivos (como oficinas industriais, equipamentos de posicionamento externo), evitando a degradação do desempenho causada por fatores ambientais.

A força profissional da Maitu no posicionamento de componentes do sistema

1. Capacidade de P&D específica do sistema de posicionamento: Nossa equipe de P&D tem 9 engenheiros seniores com mais de 9 anos de experiência em posicionamento de precisão e componentes de transmissão, com foco em P&D e otimização de tecnologia anti-folga para cenários de posicionamento, dominando tecnologias essenciais, como design de pré-carga de anel de vedação elástico duplo e usinagem de precisão de rosca, e otimizando a estrutura do produto de acordo com as características de baixa velocidade e alta precisão dos sistemas de posicionamento para garantir uma adaptação perfeita.

2. Sistema de teste de qualidade rigoroso: Equipado com equipamento de teste de precisão profissional (como sensor de deslocamento a laser, testador de torque), cada produto passa por rigorosa detecção de folga, teste de suporte de carga, teste de ruído e teste de resistência a altas temperaturas antes de sair da fábrica, com uma taxa de qualificação de 100%, garantindo que cada porca possa atender aos requisitos de alta precisão e alta estabilidade dos sistemas de posicionamento.

3. Rica experiência de personalização para sistemas de posicionamento: Tendo fornecido soluções anti-folga personalizadas para mais de 3.200 fabricantes e usuários de sistemas de posicionamento, cobrindo posicionamento linear, posicionamento rotativo, posicionamento de elevação e outros cenários, temos vasta experiência na combinação de diferentes tipos de sistemas de posicionamento e podemos personalizar produtos de acordo com os parâmetros específicos e condições de trabalho do seu sistema.

4. Certificação oficial e reconhecimento da indústria: Aprovada a certificação do sistema de gerenciamento de qualidade ISO 9001, certificação ambiental RoHS e certificação do sistema de gerenciamento de qualidade de dispositivos médicos ISO 13485, com uma série de patentes relacionadas à tecnologia anti-folga do sistema de posicionamento, atendendo marcas de equipamentos de posicionamento de precisão nacionais e estrangeiras, e os produtos foram altamente reconhecidos por sua precisão e estabilidade.

Processo de personalização e garantia de serviço de ciclo completo

1. Diagnóstico de demanda e personalização de esquema: Nossa equipe técnica profissional fornece comunicação de demanda individual, entende profundamente o tipo de sistema de posicionamento, nível de carga, precisão de posicionamento, ambiente de trabalho e espaço de instalação, e formula esquemas de personalização direcionados, incluindo seleção de material, ajuste de intensidade de pré-carga e design estrutural, para garantir que a porca trapezoidal anti-folga para sistemas de posicionamento corresponda perfeitamente ao seu sistema de posicionamento.

2. Desenvolvimento de amostra e verificação de desempenho: De acordo com o esquema de personalização confirmado, concluímos o projeto de desenho 2D/3D, realizamos a produção experimental da amostra e testamos a amostra no sistema de posicionamento correspondente para verificar o efeito anti-folga, capacidade de carga, precisão de posicionamento e estabilidade de operação, e ajustar e otimizar até atender às suas necessidades antes da produção em massa.

3. Embalagem e proteção de transporte: Adote embalagens à prova de choque, à prova de umidade e anticorrosão, que podem efetivamente impedir que o produto seja danificado durante o transporte, evitar deformação da rosca e danos ao anel de vedação e garantir que o desempenho do produto não seja afetado quando chegar ao destino.

4. Garantia de entrega eficiente: Modelos padrão adequados para sistemas de posicionamento convencionais estão em estoque, com prazo de entrega de 1 a 3 dias úteis; produtos personalizados são entregues dentro de 8 a 12 dias úteis, encurtando efetivamente o ciclo de atualização e manutenção do sistema, garantindo a operação normal do sistema de posicionamento.

5. Suporte pós-venda e orientação técnica: Fornece período de garantia de qualidade de 36 meses, técnicos profissionais fornecem suporte técnico on-line e no local 24 horas por dia, resolvem oportunamente os problemas de instalação, depuração e uso do produto; forneça substituição gratuita se houver um problema de qualidade do produto dentro do período de garantia e forneça orientação de manutenção regular para prolongar a vida útil do produto.

Diretrizes de instalação e manutenção diária

1. Etapas de instalação: Antes da instalação, limpe a superfície da rosca da porca e o parafuso de avanço correspondente com um pano sem fiapos embebido em álcool industrial para remover poeira, manchas de óleo e outras impurezas, garantindo uma malha apertada; instale a porca no parafuso de avanço suavemente, evite a instalação forçada, ajuste a intensidade da pré-carga de acordo com os requisitos de posicionamento do sistema e fixe firmemente o flange na parte móvel do sistema de posicionamento para evitar instalação solta que afete a precisão do posicionamento.

2. Manutenção regular: Recomenda-se verificar a folga, o estado do O-ring e a limpeza da rosca a cada 4 meses (ajustar de acordo com a frequência de operação); se forem encontradas manchas de poeira ou óleo, limpe-as a tempo; adicione uma pequena quantidade de óleo lubrificante resistente a altas temperaturas a cada 6 meses para reduzir o atrito, proteger a rosca e o anel de vedação e garantir uma operação estável a longo prazo.

3. Requisitos de armazenamento: Armazene em um ambiente limpo, seco e de baixa temperatura (temperatura 5-20 ℃, umidade ≤35%), evite contato com alta temperatura, substâncias corrosivas e objetos pontiagudos, evite deformação da rosca, envelhecimento do O-ring e danos à superfície, e garanta o desempenho anti-folga da porca trapezoidal anti-folga para sistemas de posicionamento.

4. Precauções de uso: Durante a operação do sistema de posicionamento, evite carga excessiva, movimentos violentos e paradas bruscas, e não desmonte a porca à vontade para evitar danos ao O-ring e à estrutura da rosca; evite que objetos estranhos entrem na folga da rosca para evitar bloqueio de transmissão e desvio de posicionamento.

Tipos de sistemas de posicionamento e campos de aplicação aplicáveis

1. Sistemas de posicionamento linear: Aplicável a sistemas de posicionamento de guia linear, sistemas de posicionamento de módulo linear (como corrediças lineares industriais, estágios lineares de precisão), eliminando efetivamente a folga axial, garantindo precisão de posicionamento linear estável e adequado para montagem de componentes eletrônicos, instrumentos de medição de precisão, posicionamento de corte a laser e outros cenários.

2. Sistemas de posicionamento rotativo e de elevação: Adequado para plataformas de posicionamento rotativo, mecanismos de posicionamento de elevação (como levantamento de braço mecânico, posicionamento de prateleira de armazém), com alta capacidade de carga e desempenho anti-folga estável, garantindo posicionamento rotativo e de elevação preciso, e aplicável a linhas de produção automatizadas, posicionamento de armazenamento logístico, equipamentos de processamento mecânico e outros campos.

3. Sistemas de posicionamento médico de precisão: Aplicáveis ​​a equipamentos de posicionamento médico (como posicionamento de imagens médicas, posicionamento de robô cirúrgico), com alta precisão, baixo ruído e desempenho estável, atendendo aos rígidos requisitos de posicionamento da área médica, garantindo a segurança e precisão das operações médicas.

4. Sistemas de posicionamento de automação industrial: Adequado para equipamentos de posicionamento de automação industrial (como posicionamento de máquinas-ferramenta CNC, posicionamento automático de carga e descarga), adaptando-se às necessidades de operação contínua de longo prazo de cenas industriais, garantindo a consistência e precisão do posicionamento, melhorando a eficiência da produção e a qualidade do produto.

Problemas comuns e suporte técnico profissional

1. Qual a diferença entre este produto e a porca trapezoidal anti-folga para impressoras 3D?

A versão da impressora 3D adota uma estrutura de pré-carga de mola tipo dividida, com foco na economia e na fácil manutenção; esta porca trapezoidal anti-folga para sistemas de posicionamento adota um design de pré-carga de anel de vedação elástico duplo, com foco em alta precisão, alta capacidade de carga e estabilidade de longo prazo, que é especialmente adaptado às características de baixa velocidade, alta precisão e alta carga dos sistemas de posicionamento, e pode suprimir melhor a folga axial.

2. Este produto pode ser adaptado ao parafuso de avanço do meu sistema de posicionamento existente?

Sim, nossos modelos padrão são compatíveis com os principais parafusos de avanço trapezoidais usados ​​em sistemas de posicionamento, e também podemos personalizar a especificação da rosca e o tamanho da porca de acordo com os parâmetros do parafuso de avanço, garantindo a montagem direta sem modificar a estrutura original do sistema.

3. Como ajustar a intensidade da pré-carga para atender aos diferentes requisitos de precisão de posicionamento?

O produto é projetado com uma estrutura de pré-carga ajustável, que pode ajustar com flexibilidade o grau de compressão do O-ring elástico duplo de acordo com a precisão de posicionamento e os requisitos de carga do seu sistema, equilibrando o efeito anti-folga e a suavidade da transmissão, e adaptando-se a diferentes cenários de posicionamento.

4. Como detectar se o efeito anti-folga da porca é normal durante o uso?

Após a instalação, mova manualmente a parte móvel do sistema de posicionamento e não deverá haver nenhuma folga ou vibração óbvia; use um instrumento de medição de precisão para detectar a repetibilidade do posicionamento, se o erro de repetibilidade estiver dentro de ± 0,005 mm, indica que o efeito anti-folga é normal.

5. Qual é a vida útil do O-ring elástico duplo?

O anel de vedação elástico duplo adota material resistente a altas temperaturas e à fadiga, que pode manter um desempenho estável por mais de 5 anos sob uso normal e pode ser substituído independentemente durante o envelhecimento, o que é conveniente e rápido e reduz o custo de manutenção.

6. Vocês fornecem serviços de instalação e depuração no local para pedidos em grandes quantidades?

Sim, para pedidos em grandes quantidades, enviaremos técnicos profissionais ao local para fornecer orientação de instalação, depuração e manutenção, e fornecer manuais de operação detalhados e planos de manutenção, garantindo que a porca trapezoidal anti-folga para sistemas de posicionamento possa desempenhar o melhor desempenho anti-folga e de posicionamento em seu sistema.
