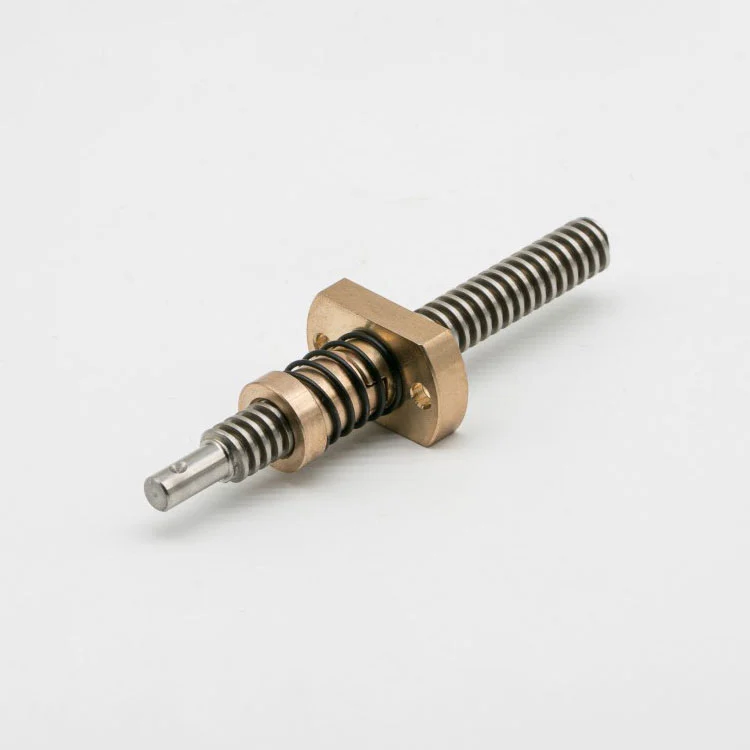

Porca trapezoidal anti-folga para atuadores lineares

Maitu fornece porca trapezoidal anti-folga durável e de alta qualidade para atuadores lineares na China. A fábrica Maitu atende às necessidades personalizadas de vários tipos de atuadores lineares (atuadores lineares elétricos, atuadores lineares hidráulicos, atuadores lineares pneumáticos) e fornece soluções de customização orientadas a cenários. De acordo com a carga nominal do seu atuador linear, frequência alternativa, faixa de curso, temperatura de trabalho e tamanho da interface de instalação, podemos personalizar com flexibilidade os principais parâmetros, como especificação de rosca trapezoidal (métrica/polegada), tamanho geral da porca, força de pré-carga da mola prato, seleção de material e tratamento de superfície.

Referindo-se às duas configurações básicas de parafusos de avanço do atuador linear (parafuso de avanço giratório e porca giratória), o produto adota um design de interface universal, que é compatível com os principais componentes de transmissão do atuador linear e pode ser montado diretamente com parafusos de avanço de várias especificações sem modificar a estrutura original do atuador, melhorando significativamente a eficiência da atualização e manutenção do equipamento.

Especificações Técnicas do Produto

Nota: * indica especificações especiais, que podem ser personalizadas de acordo com o tipo do seu atuador linear, carga nominal, frequência alternativa e espaço de instalação. Podemos ajustar com flexibilidade a força de pré-carga da mola do disco e a precisão da rosca, e seguir rigorosamente o padrão GB / T 17587-2018 para produção, para atender às necessidades de trabalho de carga variável e alternativa de alta frequência de diferentes atuadores lineares, garantindo que a folga axial seja efetivamente controlada e a eficiência da transmissão seja mantida, o que está em linha com o princípio de funcionamento da transmissão anti-folga do atuador linear. Ao mesmo tempo, podemos fornecer porcas de instalação com rosca métrica e imperial de acordo com suas necessidades, melhorando ainda mais a compatibilidade.

Destaques funcionais e recursos de adaptação do atuador linear

1. Pré-carga composta de mola de disco, anti-folga estável: Adotando o design central da pré-carga composta de mola de disco combinada com rosca trapezoidal retificada de precisão, diferente da mola tipo dividida e estruturas de anel-O elástico duplo de produtos anteriores, ele realiza distribuição de força de pré-carga uniforme, pode controlar de forma estável a folga axial dentro de 0,004-0,01 mm, resolvendo fundamentalmente o problema de instabilidade de movimento, desvio de posicionamento e instabilidade de transmissão causada por folga axial durante alta frequência movimento alternativo de atuadores lineares, garantindo uma operação suave e precisa do atuador.

2. Alta resistência à fadiga, adaptando-se à reciprocidade de alta frequência: Visando as características de movimento alternativo de alta frequência de atuadores lineares (até 15 ciclos / min), a mola de disco adota material de liga de alta resistência com excelente resistência à fadiga, que pode suportar mais de 20.000 vezes de compressão alternativa sem deformação por fadiga, e a estrutura de rosca integrada não é fácil de usar, garantindo desempenho anti-folga estável durante operação de alta frequência de longo prazo, que é especialmente adequado para atuadores lineares que requerem operação contínua e estável.

3. Forte capacidade de carga, adaptando-se a cargas variáveis: Os atuadores lineares geralmente suportam cargas variáveis ​​durante a operação. Esta porca trapezoidal anti-folga para atuadores lineares é feita de material resistente ao desgaste de alta resistência e passa por usinagem de precisão, com forte capacidade de suporte de carga estática e dinâmica, que pode suportar grande impulso axial e carga radial sem deformação e manter transmissão estável mesmo quando a carga muda, adaptando-se às características de trabalho de atuadores lineares em diferentes cenários de aplicação e atendendo aos requisitos de suporte de carga de elevadores de parafuso de avanço trapezoidal e outros equipamentos relacionados.

4. Baixo atrito e alta eficiência de transmissão: A superfície da rosca é tratada com revestimento lubrificante especial, que reduz efetivamente o coeficiente de atrito entre a porca e o parafuso de avanço, o coeficiente de atrito é inferior a 0,08, a eficiência de transmissão é tão alta quanto 92% ou mais, o que não apenas reduz o consumo de energia dos atuadores lineares, mas também reduz a geração de calor durante a operação, evitando a degradação do desempenho causada pelo superaquecimento e garantindo a eficiência geral do sistema de atuadores lineares.

Parâmetros de desempenho e controle de qualidade rigoroso

1. Seleção de material orientada para o atuador: Liga de bronze opcional de alta resistência e resistente ao desgaste (alta capacidade de carga, forte resistência à fadiga) e materiais de plástico de engenharia reforçado (leve, autolubrificante). Entre eles, a liga de bronze é adequada para atuadores lineares de carga pesada (como atuadores lineares hidráulicos industriais, elevadores de parafuso de avanço trapezoidal) e o plástico de engenharia reforçado é adequado para atuadores lineares de alta frequência de carga leve (como pequenos atuadores lineares elétricos), atendendo totalmente aos requisitos de carga e movimento de diferentes atuadores lineares e referindo-se aos padrões de seleção de materiais de porcas de atuadores lineares de alto desempenho.

2. Indicadores de precisão para transmissão linear: a precisão da rosca atinge o nível ISO 4, o erro de passo é inferior a ± 0,004 mm, a repetibilidade posicional é ≤ ± 0,006 mm, a folga é controlável dentro de 0,004-0,01 mm, o que é melhor do que a precisão geral de transmissão das porcas trapezoidais do atuador linear, garantindo que o atuador linear possa alcançar um posicionamento preciso e movimento estável, e atendendo aos requisitos de precisão de GB / T Padrão 17587-2018.

3. Vida útil e durabilidade: Após o endurecimento da superfície e tratamento anticorrosivo, a dureza da superfície atinge HRC 56-60, a resistência ao desgaste é 75% maior do que a das porcas trapezoidais comuns e a vida útil pode chegar a mais de 4,5 anos sob uso normal e manutenção regular, adaptando-se às necessidades de operação contínua de longo prazo de atuadores lineares, reduzindo a frequência de substituição de componentes e custo de manutenção, o que está em linha com os requisitos de durabilidade de elevadores de parafuso de avanço trapezoidal e outros lineares equipamento relacionado ao atuador.

Vantagens do Maitu

1. Capacidade de P&D focada em atuadores lineares: Nossa equipe de P&D tem 8 engenheiros seniores com mais de 8 anos de experiência em transmissão linear e componentes de atuadores lineares, com foco em P&D e otimização de tecnologia anti-folga para cenários de atuadores lineares, dominando tecnologias essenciais, como design de pré-carga composta de mola de disco e retificação de precisão de rosca, e otimizando a estrutura da porca trapezoidal anti-folga para atuadores lineares de acordo com o alternativo de alta frequência e variável características de carga dos atuadores lineares, garantindo perfeita adaptação aos diversos tipos de atuadores lineares.

2. Produção padronizada e testes rigorosos: Equipado com linhas de produção de porcas de atuador linear profissionais e equipamentos de teste de precisão (como máquina de teste de fadiga, testador de eficiência de transmissão), cada produto passa por detecção rigorosa de folga, teste de fadiga, teste de suporte de carga e teste de resistência a altas temperaturas antes de sair da fábrica, em linha com os padrões GB / T 17587-2018 e GB / T 3098.1-2010, com uma taxa de qualificação de 100%, garantindo que cada porca possa atender aos requisitos de alto desempenho de atuadores lineares.

3. Rica experiência de personalização para atuadores lineares: Tendo fornecido soluções anti-folga personalizadas para mais de 2.900 fabricantes e usuários de atuadores lineares, abrangendo atuadores elétricos, hidráulicos, pneumáticos e outros tipos de atuadores lineares, bem como cenários de elevadores de parafuso de avanço trapezoidal, temos vasta experiência na combinação de diferentes modelos de atuadores lineares e podemos personalizar produtos de acordo com os parâmetros específicos e condições de trabalho do seu atuador.

4. Certificação oficial e reconhecimento de mercado: Aprovada a certificação do sistema de gestão de qualidade ISO 9001, certificação ambiental RoHS e certificação CE, com uma série de patentes relacionadas à tecnologia de transmissão anti-folga de atuador linear, atendendo marcas de atuadores lineares nacionais e estrangeiros, e os produtos foram altamente reconhecidos por sua estabilidade, durabilidade e eficiência de transmissão, especialmente na área de elevadores de parafuso de avanço trapezoidal e atuadores lineares industriais.

Processo de personalização e sistema de suporte de serviço completo

1. Comunicação de demanda e formulação de esquema: Nossa equipe técnica profissional fornece consulta individual, entende profundamente seu tipo de atuador linear, carga nominal, frequência alternativa, faixa de curso, ambiente de trabalho e requisitos de interface de instalação e formula esquemas de personalização direcionados, incluindo seleção de material, ajuste de força de pré-carga da mola de disco e design estrutural, e refere-se estritamente aos padrões nacionais relevantes, para garantir que a porca trapezoidal anti-folga para atuadores lineares corresponda perfeitamente ao seu atuador linear.

2. Produção experimental de amostra e teste de desempenho: De acordo com o esquema de personalização confirmado, concluímos o projeto de desenho 2D/3D, realizamos a produção experimental de amostra e testamos a amostra no atuador linear correspondente para verificar o efeito anti-folga, resistência à fadiga, eficiência de transmissão e compatibilidade de instalação, e ajustamos e otimizamos até atender às suas necessidades antes da produção em massa, garantindo que o produto atenda às necessidades reais de trabalho do atuador linear.

3. Embalagem e proteção de transporte: Adote embalagens anticolisão, à prova de umidade e anti-óleo, que podem efetivamente evitar que o produto seja danificado durante o transporte, evitar deformação da rosca e danos à mola do disco e garantir que o desempenho do produto não seja afetado quando chega ao destino, especialmente adequado para transporte de longa distância de pedidos em grandes quantidades.

4. Compromisso de entrega eficiente: Modelos padrão adequados para atuadores lineares convencionais estão em estoque, com prazo de entrega de 1 a 3 dias úteis; produtos personalizados são entregues dentro de 7 a 11 dias úteis, encurtando efetivamente o ciclo de atualização e manutenção do atuador linear, garantindo a operação normal do equipamento.

5. Serviço pós-venda e orientação técnica: Fornece período de garantia de qualidade de 30 meses, técnicos profissionais fornecem suporte técnico on-line e no local 24 horas por dia, resolvem oportunamente os problemas de instalação, depuração e uso do produto; fornecer substituição gratuita se houver um problema de qualidade do produto dentro do período de garantia e fornecer orientação de manutenção regular para prolongar a vida útil da porca trapezoidal anti-folga para atuadores lineares e do atuador linear.

Guia de instalação e dicas de manutenção diária

1. Etapas de instalação: Antes da instalação, limpe a superfície da rosca da porca e o parafuso de avanço correspondente com um pano sem fiapos embebido em óleo lubrificante industrial para remover poeira, manchas de óleo e outras impurezas, garantindo uma malha apertada e reduzindo o atrito inicial; instale a porca no parafuso de avanço suavemente, evite a instalação forçada, ajuste a força de pré-carga da mola do disco de acordo com os requisitos de carga e movimento do atuador linear e fixe firmemente o flange na parte móvel do atuador linear para evitar instalação solta que afete a precisão da transmissão e segurança operacional, especialmente para instalações relacionadas a elevadores de parafuso de avanço trapezoidal.

2. Manutenção regular: Recomenda-se verificar a folga, o estado da mola prato e a limpeza da rosca a cada 3 meses (ajustar de acordo com a frequência recíproca); se forem encontradas manchas de poeira ou óleo, limpe-as a tempo; adicione uma pequena quantidade de óleo lubrificante resistente a altas temperaturas a cada 5 meses para reduzir o atrito, proteger a rosca e a mola do disco e garantir uma operação estável a longo prazo, o que contribui para manter a eficiência de transmissão do atuador linear.

3. Requisitos de armazenamento: Armazene em um ambiente limpo, seco e bem ventilado (temperatura 8-22 ℃, umidade ≤40%), evite contato com alta temperatura, substâncias corrosivas e objetos pontiagudos, evite deformação da rosca, fadiga da mola do disco e danos à superfície, e garanta o desempenho anti-folga da porca trapezoidal anti-folga para atuadores lineares, o que é especialmente importante para o armazenamento a longo prazo de peças sobressalentes.

4. Precauções de uso: Durante a operação do atuador linear, evite carga excessiva, partida e parada violentas e não desmonte a porca à vontade para evitar danos à mola do disco e à estrutura da rosca; evite que objetos estranhos entrem na folga da rosca para evitar travamento da transmissão e danos ao atuador linear; verifique regularmente o desempenho do travamento automático para garantir a segurança operacional, especialmente para cenários de elevadores de parafuso de avanço trapezoidal.

Tipos de atuadores lineares aplicáveis ​​e cenários de aplicação

1. Atuadores lineares elétricos: Aplicáveis ​​a atuadores lineares elétricos de pequeno e médio porte (como hastes elétricas industriais, módulos de atuadores lineares), eliminando efetivamente a folga axial, garantindo movimento estável e posicionamento preciso, e adequados para linhas de produção automatizadas, equipamentos inteligentes, equipamentos médicos e outros cenários, bem como combinação com elevadores de parafuso de avanço trapezoidal para transmissão de precisão.

2. Atuadores lineares hidráulicos e pneumáticos: Adequados para atuadores lineares hidráulicos e pneumáticos de carga pesada (como cilindros hidráulicos, cilindros pneumáticos com mecanismos de transmissão linear), com forte capacidade de carga e resistência à fadiga, adaptando-se às características de trabalho de alta carga e alta frequência de tais atuadores, e aplicáveis ​​a máquinas de engenharia, equipamentos metalúrgicos, indústria de construção naval e outros campos.

3. Atuadores lineares industriais: Aplicável a atuadores lineares de nível industrial usados ​​na produção automatizada, como atuadores de alimentação linear, atuadores de elevação linear e elevadores de parafuso trapezoidal, com desempenho anti-folga estável e alta eficiência de transmissão, garantindo a consistência e estabilidade das operações de produção, melhorando a eficiência da produção e a qualidade do produto, e atendendo aos requisitos de estabilidade dos cenários industriais.

4. Atuadores lineares especiais: Adequados para atuadores lineares especiais (como atuadores lineares de alta temperatura, atuadores lineares externos), com forte adaptabilidade ambiental e resistência à corrosão, adaptando-se a ambientes de trabalho agressivos e aplicáveis ​​à indústria aeroespacial, fabricação automotiva, equipamentos externos e outros campos, bem como elevadores de parafuso de avanço trapezoidal para fins especiais.

Perguntas frequentes e suporte técnico profissional

1. Qual é a diferença entre este produto e as porcas trapezoidais anti-folga anteriores?

A versão da impressora 3D adota uma estrutura de pré-carga de mola tipo dividida, com foco na economia e na fácil manutenção; a versão do sistema de posicionamento adota um design de pré-carga de anel de vedação elástico duplo, com foco em alta precisão e estabilidade a longo prazo; esta porca trapezoidal anti-folga para atuadores lineares adota uma estrutura de pré-carga composta de mola de disco, com foco na resistência à fadiga e adaptação alternativa de alta frequência, que é especialmente projetada para características alternativas de alta frequência e carga variável de atuadores lineares, e está mais em linha com os requisitos de trabalho de elevadores de parafuso de avanço trapezoidal e outros equipamentos relacionados.

2. Este produto pode ser adaptado ao parafuso de avanço do meu atuador linear existente?

Sim, nossos modelos padrão são compatíveis com os principais parafusos de avanço trapezoidais usados ​​em atuadores lineares, e também podemos personalizar a especificação da rosca e o tamanho da porca de acordo com os parâmetros do parafuso de avanço e fornecer opções de rosca métrica e imperial, garantindo a montagem direta sem modificar a estrutura original do atuador e combinando as duas configurações básicas dos parafusos de avanço do atuador linear (parafuso de avanço giratório e porca giratória).

3. Como ajustar a força de pré-carga da mola prato para corresponder às diferentes condições de trabalho?

O produto é projetado com uma estrutura de pré-carga ajustável, que pode ajustar com flexibilidade o grau de compressão da mola de disco de acordo com a carga do atuador linear, frequência alternativa e requisitos de precisão de posicionamento, equilibrando o efeito anti-folga e suavidade de transmissão e adaptando-se a diferentes condições de trabalho de atuadores lineares e elevadores de parafuso de avanço trapezoidal.

4. Como avaliar se o efeito anti-folga da porca é normal durante o uso?

Após a instalação, ligue o atuador linear para funcionar em velocidade normal, observe se há instabilidade de movimento ou ruído anormal; use um instrumento de medição de precisão para detectar a repetibilidade do posicionamento, se o erro de repetibilidade estiver dentro de ± 0,006 mm, isso indica que o efeito anti-folga é normal e o produto atende aos requisitos de precisão do padrão GB / T 17587-2018.

5. Qual é a vida útil da mola prato?

A mola de disco adota material de liga resistente à fadiga de alta resistência, que pode manter desempenho estável por mais de 4,5 anos sob uso normal e movimento alternativo de alta frequência, e pode ser substituída independentemente quando usada, o que é conveniente e rápido, e reduz o custo de manutenção do atuador linear e do elevador de parafuso de avanço trapezoidal.

6. Vocês fornecem suporte técnico para pedidos em grandes quantidades de atuadores lineares?

Sim, para pedidos em grandes quantidades, enviaremos técnicos profissionais para fornecer orientação de instalação, depuração e manutenção no local, e fornecer manuais detalhados de instalação e manutenção que cumpram os padrões nacionais relevantes, garantindo que a porca trapezoidal anti-folga para atuadores lineares possa desempenhar o melhor desempenho anti-folga e de transmissão em seus atuadores lineares e elevadores de parafuso de avanço trapezoidal.
