Por que o fuso de esferas laminado com chumbo grande de alta velocidade C7 para robôs é uma escolha inteligente para automação rápida e confiável

Resumo do artigo:OParafuso de esfera laminado com chumbo grande de alta velocidade C7 para robôsfoi projetado para fornecer transmissão linear eficiente, estável e econômica para sistemas robóticos industriais. Fabricado porMaitu, esse fuso de esferas laminado com chumbo grande combina precisão C7, alta eficiência de transmissão, tecnologia de laminação otimizada e personalização flexível para dar suporte a aplicações exigentes, como manuseio robótico, paletização, montagem, classificação e posicionamento automatizado.

Índice

1. O que é um fuso de esferas laminado com chumbo grande C7 de alta velocidade para robôs?
2. Por que um grande avanço é importante para o movimento robótico?
3. Quais são os principais recursos do fuso de esferas C7?
4. Quais são os principais parâmetros do produto?
5. Como isso pode melhorar o desempenho do robô?
6. Onde este fuso de esferas pode ser usado?
7. Como você deve selecionar o fuso de esferas certo?
8. Como você pode prolongar a vida útil do fuso de esferas?
9. Por que escolher a Maitu como fornecedor de fusos de esferas na China?
10. Perguntas frequentes
11. Conclusão

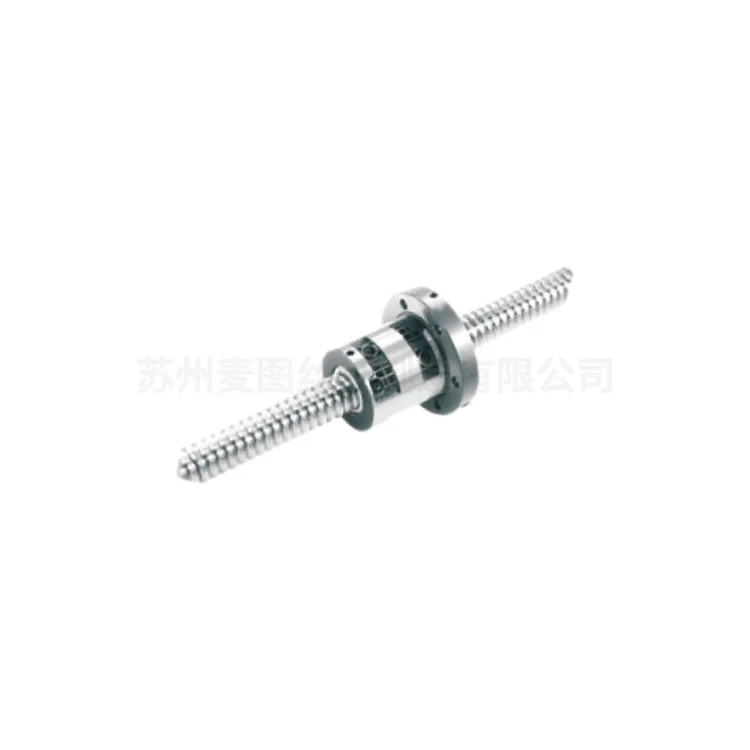

O que é um fuso de esferas laminado com chumbo grande C7 de alta velocidade para robôs?

A Parafuso de esfera laminado com chumbo grande de alta velocidade C7 para robôsé um componente de transmissão mecânica que converte o movimento rotativo do motor em movimento linear controlado. Ele usa esferas recirculantes entre o eixo do parafuso e a porca para reduzir o atrito de deslizamento e melhorar a eficiência da transmissão. Esta estrutura torna os fusos de esferas particularmente adequados para equipamentos de automação que executam movimentos lineares repetidos, precisos e relativamente rápidos.

Para sistemas robóticos, a configuração C7 fornece um equilíbrio prático entre desempenho de posicionamento, velocidade, eficiência de fabricação e custo geral do equipamento. Em vez de buscar a mais alta precisão possível, independentemente do custo, os fusos de esferas C7 são adequados para automação industrial geral, onde o movimento confiável e a repetibilidade são mais importantes do que o posicionamento ultrafino.

A configuração de cabo grande é especialmente valiosa quando um robô precisa se mover uma distância relativamente longa em um curto período. Como um avanço maior permite que a porca se desloque mais durante cada rotação do parafuso, o sistema de transmissão pode alcançar um movimento linear mais elevado sem exigir que o motor opere a velocidades de rotação desnecessariamente altas.

Por que um grande avanço é importante para o movimento robótico?

Avanço é a distância linear que uma porca de fuso de esferas percorre durante uma revolução completa do parafuso. Portanto, o chumbo tem influência direta na relação entre a velocidade do motor e a velocidade linear.

Por exemplo, se dois fusos de esferas operam na mesma velocidade de rotação, mas um deles tem um avanço maior, o fuso de avanço maior produzirá maior deslocamento linear por revolução. Esta característica é valiosa para robôs que frequentemente realizam movimentos rápidos para frente e para trás.

Um design de chumbo grande pode proporcionar vários benefícios práticos:

• Viagem linear mais rápida:Mais distância pode ser percorrida a cada revolução do motor.
• Demanda rotacional reduzida:O motor pode atingir a velocidade linear necessária a uma RPM mais baixa.
• Tempos de ciclo mais curtos:O movimento mais rápido pode aumentar a produtividade na automação repetitiva.
• Movimento eficiente de longo curso:Cabos grandes são adequados para mecanismos que exigem deslocamento linear considerável.
• Melhor eficiência do sistema:A redução da rotação desnecessária do motor pode ajudar a otimizar o sistema geral de transmissão.

No entanto, selecionar um lead maior não é automaticamente melhor. Os engenheiros também devem considerar a capacidade de carga, aceleração, torque do motor, precisão de posicionamento, comprimento do curso, diâmetro do parafuso, velocidade crítica e condições de instalação. A configuração correta deve sempre ser selecionada de acordo com o mecanismo completo do robô.

Quais são os principais recursos do fuso de esferas C7?

Precisão C7 para Automação Industrial Geral

A precisão C7 é uma opção prática para aplicações robóticas que exigem posicionamento confiável sem o custo mais elevado associado a componentes de transmissão de altíssima precisão. É particularmente adequado para manuseio, transporte, classificação, paletização e outros processos gerais de automação.

Transmissão de chumbo grande

O design de chumbo grande é otimizado para movimento linear rápido. A Maitu pode fornecer configurações de cabos grandes para aplicações onde o posicionamento rápido e a alta eficiência de deslocamento são objetivos importantes do projeto.

Tecnologia de fabricação de laminados a frio

Os fusos de esferas laminados são fabricados formando o perfil da rosca por meio de um processo de laminação controlado. Em comparação com a retificação de precisão, a laminação pode fornecer uma rota de fabricação eficiente para aplicações onde o desempenho do nível C7 é suficiente. Isso torna os fusos de esferas laminados atraentes para projetos de automação que precisam equilibrar desempenho com custo de aquisição.

Recirculação Eficiente de Bolas

O contato rolante entre as esferas, a pista do parafuso e a porca reduz o atrito em comparação com os mecanismos convencionais de parafuso deslizante. A circulação adequada da bola contribui para um movimento suave, transmissão de energia eficiente e operação consistente.

Personalização flexível

Diferentes estruturas de robôs exigem diferentes diâmetros de eixo, valores de avanço, comprimentos efetivos, configurações de porca, usinagem final e condições de pré-carga. Maitu oferece suporte a soluções personalizadas de fusos de esferas de acordo com o projeto do equipamento e requisitos de aplicação.

Adequado para movimento de alta frequência

Os robôs industriais podem realizar milhares de movimentos repetidos durante a produção contínua. Um fuso de esferas laminado adequadamente selecionado pode fornecer a estabilidade mecânica necessária para operações alternativas frequentes, ao mesmo tempo que ajuda os fabricantes a controlar o custo dos componentes de automação.

Quais são os principais parâmetros do produto?

A tabela a seguir fornece informações de configuração representativas para fusos de esferas laminadas de passo grande C7 usados ​​em aplicações robóticas e de automação. As especificações exatas devem ser confirmadas de acordo com o projeto e as condições de trabalho exigidas.

Ao solicitar um fuso de esfera, os compradores devem fornecer o curso, carga, velocidade linear, aceleração, velocidade do motor, dimensões de instalação, ambiente de trabalho e condições de serviço esperadas necessárias. Esses parâmetros permitem que o fornecedor recomende uma configuração que seja tecnicamente apropriada, em vez de simplesmente selecionar um parafuso com base no diâmetro ou no avanço.

Como isso pode melhorar o desempenho do robô?

A produtividade global de um robô é fortemente influenciada pela eficiência do seu sistema de movimento. Um fuso de esferas de avanço grande adequadamente selecionado pode contribuir para um movimento linear mais rápido e consistente, mantendo ao mesmo tempo um projeto mecânico econômico.

• Maior eficiência de movimento:Grandes valores de avanço permitem um deslocamento mais linear por revolução.
• Posicionamento mais rápido:O deslocamento linear rápido pode reduzir a espera desnecessária entre as operações robóticas.
• Movimento repetitivo estável:A recirculação da bola suporta movimentos suaves durante ciclos repetidos.
• Automação econômica:A tecnologia laminada C7 pode ser mais econômica do que usar componentes de maior precisão quando a precisão do nível C5 é desnecessária.
• Integração flexível do sistema:Diferentes diâmetros de parafuso, cabos, tipos de porcas e configurações de extremidade podem ser adaptados a equipamentos específicos.
• RPM do motor potencialmente mais baixo:Um avanço grande pode atingir a velocidade linear necessária com menos rotações do parafuso.

Essas características tornam o produto especialmente relevante para fabricantes que desenvolvem sistemas robóticos onde o rendimento, a confiabilidade e o custo total de propriedade devem ser considerados em conjunto.

Onde este fuso de esferas pode ser usado?

Robôs de Manuseio Industrial

Os robôs de manuseio frequentemente movimentam produtos entre transportadores, estações de trabalho, áreas de armazenamento e equipamentos de processamento. Um fuso de esferas de avanço grande pode suportar movimentos lineares rápidos onde uma transferência rápida é necessária.

Robôs de paletização

As operações de paletização envolvem movimentos repetitivos de posicionamento e elevação. A transmissão linear confiável pode ajudar a manter ciclos consistentes durante a produção contínua.

Equipamento de montagem automatizada

Os sistemas de montagem geralmente exigem movimentos repetíveis entre diversas estações. Os fusos de esferas C7 podem fornecer uma solução de transmissão apropriada onde a precisão extrema em nível de mícron não é necessária.

Sistemas de classificação

O equipamento de classificação de alta velocidade se beneficia do movimento alternativo rápido. Uma configuração de cabo grande pode ajudar a reduzir o tempo necessário para deslocamentos lineares repetidos.

Sistemas de manuseio de materiais

Equipamentos automatizados de manuseio de materiais podem exigir movimentos de longo curso combinados com capacidade de carga substancial. O diâmetro do parafuso esférico, o avanço, a configuração da porca e a estrutura de suporte podem ser selecionados de acordo com os requisitos reais de carga e deslocamento.

Máquinas de automação geral

Além dos robôs, fusos de esferas laminadas de grande porte também podem ser considerados para plataformas automatizadas, módulos de transferência, equipamentos de embalagem, atuadores lineares e outras máquinas que exigem transmissão rotativa para linear eficiente.

Como você deve selecionar o fuso de esferas certo?

Escolher o fuso de esferas correto exige mais do que comparar preços de produtos. Um processo de seleção confiável deve começar com os requisitos mecânicos da aplicação completa.

1. Determine o curso necessário:Identifique a distância linear real do percurso e o espaço de instalação disponível.
2. Calcule a carga de trabalho:Inclui carga útil, componentes móveis, forças de aceleração e cargas externas.
3. Defina a velocidade alvo:Combine a velocidade linear desejada com as RPM do motor disponíveis e o cabo selecionado.
4. Verifique aceleração e desaceleração:Os ciclos robóticos start-stop podem gerar forças dinâmicas significativas.
5. Confirme os requisitos de precisão:Determine se a precisão do C7 é adequada para a tarefa de posicionamento do robô.
6. Selecione a configuração da porca:Considere porcas padrão, porcas flangeadas, porcas duplas, pré-carga e espaço de montagem disponível.
7. Avalie o ambiente:Poeira, umidade, temperatura, produtos químicos e contaminação podem influenciar a vedação e o tratamento de superfície.
8. Confirme o alinhamento da instalação:Coaxialidade e suporte adequados são essenciais para uma operação estável do fuso de esferas.

Para projetos OEM, fornecer desenhos técnicos completos e parâmetros operacionais a um fabricante de fusos de esferas na China pode tornar o processo de seleção mais eficiente e reduzir o risco de componentes incompatíveis.

Como você pode prolongar a vida útil do fuso de esferas?

Mesmo um fuso de esferas de alta qualidade requer instalação e manutenção adequadas. As práticas a seguir podem ajudar a manter o desempenho estável durante toda a sua vida operacional:

• Use um lubrificante apropriado e mantenha um cronograma de lubrificação adequado.
• Mantenha o conjunto de parafuso e porca livre de poeira, lascas e contaminantes excessivos.
• Inspecione regularmente as vedações de proteção quanto a desgaste ou danos.
• Verifique o alinhamento do eixo e as condições de montagem durante a manutenção de rotina.
• Evite exceder as condições nominais de carga, velocidade ou aceleração.
• Monitore vibrações incomuns, ruídos, aumento de temperatura ou mudanças no comportamento de posicionamento.
• Inspecione os rolamentos, acoplamentos e estruturas de suporte conectados juntamente com o fuso de esferas.

A instalação correta é particularmente importante para sistemas robóticos porque acelerações e desacelerações frequentes podem amplificar os efeitos do desalinhamento ou suporte insuficiente. A manutenção preventiva também pode ajudar a identificar o desgaste antes que afete a qualidade da produção.

Por que escolher a Maitu como fornecedor de fusos de esferas na China?

A Maitu é especializada na fabricação de fusos de esferas e soluções de movimento linear, com experiência em fusos de esferas laminados, fusos de esferas de precisão, porcas personalizadas e configurações específicas de aplicação. A empresa fornece soluções para automação, máquinas CNC, robótica e outras aplicações de movimento linear.

Para compradores que procuram umParafuso de esfera laminado com chumbo grande de alta velocidade C7 para robôs, o valor da Maitu vai além do fornecimento de um componente mecânico padrão. A empresa pode apoiar os clientes com seleção de especificações, configuração de porcas, personalização de chumbo, usinagem final, ajuste de pré-carga, montagem, teste, embalagem e entrega.

O processo de fabricação da Maitu abrange etapas importantes, como preparação do material, laminação, tratamento térmico, usinagem, montagem, inspeção e testes finais. Esta abordagem integrada pode ajudar os clientes a manter maior consistência entre especificações personalizadas e produtos acabados.

A empresa também fornece diferentes classes de precisão e configurações de fusos de esferas para diferentes requisitos de aplicação. Para fabricantes de robôs e integradores de automação, essa flexibilidade pode ser particularmente útil quando um componente de catálogo padrão não corresponde precisamente ao espaço de instalação disponível ou aos requisitos de movimento.

Ao trabalhar diretamente com um especialistaFabricante e fornecedor da China, os clientes OEM podem discutir os parâmetros técnicos antes da produção e desenvolver uma configuração de fuso de esferas em torno da arquitetura real do robô, em vez de adaptar a máquina a um componente genérico.

Perguntas frequentes

Qual é a principal vantagem de um fuso de esferas de avanço grande para robôs?

A principal vantagem é o maior deslocamento linear por rotação do parafuso. Isso torna os fusos de esferas de avanço grande úteis para sistemas robóticos que priorizam movimentos lineares rápidos e ciclos operacionais curtos.

A precisão C7 é adequada para robôs industriais?

Sim. A precisão C7 pode ser adequada para robôs industriais de uso geral, sistemas de manuseio, equipamentos de classificação, máquinas de paletização e aplicações de posicionamento automatizado onde a precisão de posicionamento ultra-alta não é necessária.

Qual é a diferença entre um fuso de esferas laminado e retificado?

Um fuso de esferas laminado é produzido formando o perfil da rosca por meio de um processo de laminação, enquanto um fuso de esferas retificado usa retificação de precisão. Os fusos de esferas laminadas são frequentemente selecionados quando os fabricantes precisam de um equilíbrio eficaz entre precisão, eficiência de produção, durabilidade e custo.

A Maitu pode personalizar o parafuso esférico de avanço grande C7?

Sim. A personalização pode incluir avanço, diâmetro do eixo, comprimento efetivo, tipo de porca, pré-carga, usinagem final e outros requisitos mecânicos. Os clientes devem fornecer desenhos técnicos ou parâmetros operacionais detalhados para avaliação de engenharia.

Que informações devo fornecer ao solicitar um orçamento?

Informações importantes incluem diâmetro do parafuso, avanço, curso efetivo, comprimento total, carga, velocidade linear necessária, aceleração, velocidade do motor, método de montagem, tipo de porca, requisitos de precisão, ambiente de trabalho e quantidade. Um desenho técnico é útil para pedidos personalizados.

Um fuso de esferas C7 pode ser usado para movimento alternativo de alta velocidade?

Sim, desde que o diâmetro selecionado, o cabo, a estrutura de suporte, a lubrificação, o motor e as condições de operação sejam apropriados. As aplicações de alta velocidade devem ser avaliadas como um sistema de transmissão completo, e não apenas com base no fuso de esferas.

Conclusão

OParafuso de esfera laminado com chumbo grande de alta velocidade C7 para robôsfornece uma combinação prática de transmissão eficiente, movimento de grande porte, precisão C7, personalização flexível e fabricação econômica para automação industrial. Pode ser uma escolha eficaz para o manuseio de robôs, sistemas de paletização, equipamentos de classificação, máquinas de montagem, sistemas de transferência de materiais e outras aplicações onde o movimento linear rápido e repetível é essencial.

Para OEMs, integradores de automação e fabricantes de equipamentos industriais, a chave para alcançar um desempenho confiável é selecionar a combinação correta de avanço, diâmetro, configuração de porca, pré-carga, curso, capacidade de carga e características do motor. Se você estiver desenvolvendo um novo sistema de transmissão robótica ou procurando um fornecedor confiável de fusos de esferas na China para um projeto existente,Contate-nospara discutir os requisitos de sua aplicação e deixar a Maitu ajudá-lo a desenvolver uma solução adequada de fuso de esferas laminado com chumbo grande C7.
