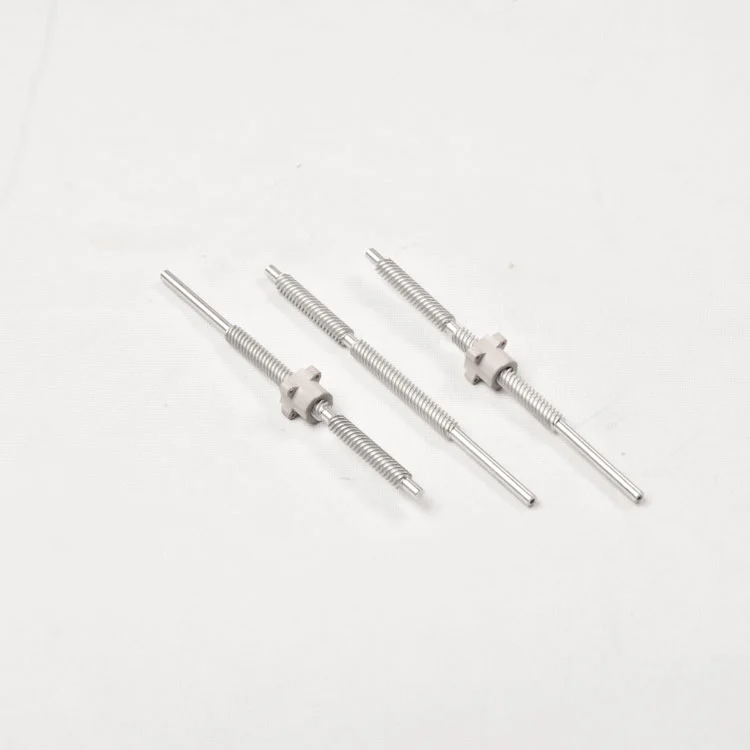

Por que escolher um parafuso trapezoidal multi-start para um movimento linear mais rápido e suave?

Resumo

Se a sua máquina precisa mover uma carga de forma rápida, silenciosa e confiável, um parafuso de avanço padrão pode começar a parecer um gargalo: muito lento em velocidades práticas do motor, muito atrito sob carga ou muito sensível à poeira e à manutenção. UM Parafuso Trapezoidal Multi-Starté uma maneira prática de aumentar o deslocamento por revolução (avanço), mantendo ao mesmo tempo a resistência robusta e comportamento tolerante à contaminação que torna as roscas trapezoidais populares em equipamentos industriais. Este artigo analisa os verdadeiros pontos problemáticos do cliente – limites de velocidade, desgaste, eficiência, travamento, ruído e vida útil – e mostra como a geometria multi-start os aborda, onde faz sentido (e onde não faz) e o que verificar antes de se comprometer com um projeto.

Conteúdo

• Os pontos problemáticos que os compradores desejam resolver
• O que torna um parafuso trapezoidal multi-start diferente
• Benefícios de desempenho que você pode realmente sentir
• Compensações e quando não usá-lo
• Lista de verificação de seleção para especificar o parafuso certo
• Tabela de comparação rápida
• Dicas de integração para maior vida útil
• Aplicativos comuns
• Como um fabricante apoia seu resultado
• Perguntas frequentes
• Próximas etapas

Contorno

• Defina o problema: por que os parafusos tradicionais podem ser muito lentos ou muito “agarráveis”.
• Explique a geometria: inicia, apresenta e lidera em linguagem simples.
• Conecte a geometria aos resultados: velocidade, suavidade, eficiência e estabilidade.
• Revele as compensações: travamento automático, retenção de carga e dimensionamento do acionamento.
• Dê uma lista de verificação prática: o que os compradores devem especificar para evitar reprojetos caros.
• Forneça uma comparação rápida: partida única vs partida múltipla e fusos de esferas.
• Conclua a implementação + Perguntas frequentes: lubrificação, alinhamento, folga e ruído.

Os pontos problemáticos que os compradores desejam resolver

A maioria dos compradores não acorda pensando: “Preciso de um novo perfil de tópico”. Eles acordam com problemas como estes:

• Velocidade insuficiente: Você não pode atingir o tempo de ciclo desejado, a menos que o motor gire desconfortavelmente rápido.
• Movimento stick-slip e espasmódico: O carro hesita e depois salta, prejudicando a qualidade do posicionamento e o acabamento da superfície.
• Desgaste prematuro: A noz fica desleixada; a reação aumenta; desvios de precisão; a manutenção se torna um imposto rotineiro.
• Alto torque de acionamento: Seu motor/caixa de engrenagens esquenta, consome mais corrente ou precisa de superdimensionamento.
• Ruído e vibração: Especialmente quando o parafuso é longo ou funciona em RPM mais altas.
• Ambientes sujos: Os fusos de esferas podem parecer muito “delicados” quando poeira, lascas ou respingos são inevitáveis.

A Parafuso Trapezoidal Multi-Starté frequentemente selecionado quando você deseja mais viagens por revolução sem abandonar o comportamento robusto e tolerante de roscas trapezoidais.

O que torna um parafuso trapezoidal multi-start diferente

Os parafusos trapezoidais usam uma rosca em formato trapezoidal (comumente associada ao comportamento “estilo Acme”) projetada para suportar carga, capacidade de fabricação e desempenho confiável em condições industriais.

A parte “multi-start” descreve quantas hélices de rosca envolvem o parafuso. Esta é a maneira mais simples de pensar sobre isso:

• Tom= distância entre picos de rosca adjacentes ao longo do eixo.
• Começa= número de trilhas de thread independentes (1 início, 2 início, 4 início, etc.).
• Liderar= quão longe a porca se move em uma revolução completa do parafuso.

Com um parafuso de início único, o avanço é igual ao passo. Com um parafuso de múltiplas partidas, o passo é igual ao passo multiplicado pelo número de partidas. Isso significa que você pode manter um tom razoável (bom para resistência e capacidade de fabricação) enquanto aumenta o avanço para ganhar velocidade.

No idioma do comprador:partida múltipla = mais movimento por curva, para que você possa atingir as metas de velocidade sem levar as RPM do motor ao limite.

Benefícios de desempenho que você pode realmente sentir

Projetos trapezoidais multi-start tendem a mostrar seu valor quando a velocidade e a suavidade são importantes, mas a aplicação ainda precisa de um mecanismo robusto e útil.

• Maior velocidade linear em RPM confortável do motor
  Se o seu projeto for limitado pela velocidade do motor, limites da caixa de engrenagens ou ruído em altas RPM, aumentar o avanço pode reduzir a velocidade de rotação necessária pela mesma taxa de viagem.
• Movimento mais suave com menos sensação de “engrenagem”
  Muitos sistemas se sentem melhor quando o parafuso avança mais por volta – especialmente se o seu sistema de controle for baseado em etapas e você quiser menos micropassos para atingir uma determinada distância de viagem.
• Melhor produtividade em equipamentos de ciclismo
  Embalagens, acessórios, portas automatizadas e atuadores lineares geralmente se preocupam mais com movimentos repetíveis e tempo de atividade do que com precisão ultrafina. O avanço multipartida pode reduzir o tempo de ciclo sem forçar uma arquitetura de transmissão totalmente nova.
• Confiabilidade prática em ambientes agressivos
  Em comparação com soluções que dependem de esferas recirculantes, os sistemas de parafuso trapezoidal são normalmente mais tolerantes à contaminação e mais simples manter quando a sujeira e os detritos fazem parte do mundo real.

Compensações e quando não usá-lo

Uma especificação mais inteligente é aquela que admite compensações antecipadamente – antes de serem descobertas nos testes.

• O travamento automático não é garantido
  À medida que o avanço aumenta, o sistema pode tornar-se mais propenso a retroceder sob carga. Se você precisar de uma carga para manter a posição sem energia, você pode precisar de um freio, um cabo diferente ou um mecanismo alternativo.
• Carga de retenção versus carga móvel
  Projetos otimizados para deslocamento rápido podem exigir mais atenção em como a carga é restringida em repouso (especialmente em eixos verticais).
• Dimensionamento e aquecimento da unidade
  Um avanço maior pode alterar a relação torque-velocidade e o comportamento dinâmico. Você desejará confirmar a curva do motor/caixa de engrenagens em relação aos ciclos de trabalho reais.
• Não é a melhor escolha para ultraprecisão
  Se você precisar de precisão muito alta, folga mínima e alta eficiência no posicionamento preciso, você ainda pode preferir fusos de esferas retificados ou outros sistemas de precisão.

Lista de verificação de seleção para especificar o parafuso certo

Quando os compradores dizem “Precisamos de um parafuso mais rápido”, o que eles realmente precisam é de uma especificação que os proteja contra retrabalho. Use esta lista de verificação para se comunicar claramente com equipes de engenharia e fornecedores:

1. Viagem desejada por revolução
   Defina o avanço desejado com base no tempo de ciclo e nos limites de RPM do motor.
2. Tipo e direção de carga
   Indique a carga axial (máxima e típica), cargas de choque e se é um eixo vertical que pode retroceder.
3. Ciclo de trabalho e perfil de velocidade
   Contínuo versus intermitente, requisitos de aceleração e qualquer reversão frequente que possa aumentar o desgaste.
4. Qualidade de posicionamento necessária
   Liste as reações aceitáveis, as expectativas de repetibilidade e se você compensará em software.
5. Material da porca e estratégia de lubrificação
   Especifique se você prefere porca de metal, polímero projetado, bronze ou uma combinação personalizada - e como você planeja lubrificar (graxa/óleo/seco).
6. Ambiente
   Poeira, lascas, lavagem, faixa de temperatura, risco de corrosão e qualquer necessidade de tratamentos de superfície.
7. Restrições de montagem e alinhamento
   Compartilhe o espaço disponível, os requisitos de usinagem final, o arranjo dos rolamentos de suporte e o desvio permitido.

Dica profissional:Se você estiver mudando de partida única para partida múltipla, confirme se o seu sistema dependia de travamento automático para segurança. Muitas “falhas misteriosas” são, na verdade, falhas de “manter a mudança de comportamento”.

Tabela de comparação rápida

Dicas de integração para maior vida útil

Mesmo um parafuso bem escolhido pode ter um desempenho ruim se a integração for malfeita. Essas práticas tendem a se pagar:

• Controle o desalinhamento antecipadamente
  Use suportes e métodos de alinhamento adequados para reduzir a carga lateral na porca – uma das maneiras mais rápidas de acelerar o desgaste.
• Escolha o par certo de nozes
  Polímeros de bronze ou projetados podem alterar o ruído, o comportamento de atrito e as necessidades de manutenção. Combine os materiais com seu ambiente e ciclo de trabalho.
• Gerencie a lubrificação como um recurso de design
  Decida se você está usando graxa ou óleo, como será reabastecido e como evitará que a contaminação transforme o lubrificante em pasta abrasiva.
• Plano para crescimento de reação
  Se sua aplicação precisar de posicionamento consistente, considere opções de porcas anti-folga, planos de ajuste periódico ou compensação de software.
• Confirme a velocidade crítica para parafusos longos
  Parafusos longos e finos podem chicotear em RPM mais altas. Se você estiver aumentando a velocidade, valide o espaçamento do suporte e a faixa operacional para manter a vibração sob controle.

Aplicativos comuns

A Parafuso Trapezoidal Multi-Startmuitas vezes se adapta a aplicações onde velocidade e durabilidade devem coexistir:

• Atuadores lineares para automação industrial e equipamentos
• Equipamento de embalagem e manuseio com viagens rápidas repetidas
• Plataformas ajustáveis, portões e coberturas protetoras
• Dispositivos médicos e laboratoriais onde o movimento suave é importante, mas o ambiente exige uma mecânica confiável
• Carpintaria, fabricação leve e equipamentos expostos a poeira ou lascas

Como um fabricante apoia seu resultado

A velocidade no papel é fácil. A velocidade que permanece suave após meses de ciclos é o verdadeiro objetivo. É por isso que muitos compradores escolhem um fabricante que possa oferecer suporte a escolhas de geometria de rosca, emparelhamento de materiais e detalhes de usinagem final – e não apenas fornecer um número de peça.

Suzhou Maitu Parafuso Rod Manufacturing Co., Ltd. produz soluções de parafusos trapezoidais multi-start que são comumente especificados para clientes que precisam de maior deslocamento por rotação, mantendo ao mesmo tempo uma interface mecânica robusta. Na prática, isso significa que você pode alinhar os inícios do parafuso, o avanço e o emparelhamento da porca com o que sua máquina realmente faz: seu perfil de carga, seu ambiente e suas expectativas de serviço.

Se você estiver migrando de um projeto de início único, um bom fornecedor também pode ajudá-lo a verificar a integridade do comportamento de retenção, dimensionamento da unidade, e detalhes de integração para que você não “ganhe velocidade” e depois perca confiabilidade.

Perguntas frequentes

P: Um parafuso trapezoidal de partida múltipla sempre se move mais rápido do que um parafuso de partida única?
UM:Pode, porque maior avanço significa deslocamento mais linear por revolução. Mas a velocidade real depende dos limites de RPM do motor, da carga e da dinâmica do sistema. O principal benefício é atingir as metas de velocidade com RPM mais baixas, e não apenas perseguir as RPM máximas.

P: A mudança para partida múltipla aumentará a reação?
UM:A folga é influenciada principalmente pelo ajuste da porca, pelo desgaste e pelo uso de recursos anti-folga. Um design multi-start não funciona automaticamente significa maior folga, mas ciclos de trabalho e velocidades mais elevados podem acelerar o desgaste se a lubrificação e o alinhamento forem ignorados.

P: Um parafuso trapezoidal de início múltiplo é autotravante?
UM:Não necessariamente. À medida que a liderança aumenta, a direção reversa se torna mais provável. Se segurar sem energia for crítico, trate isso como um requisito de projeto (freio, cabo diferente ou mecanismo de segurança) em vez de uma suposição.

P: Como escolho o número de partidas?
UM:Comece na zona de conforto necessária de avanço e rotação do motor. Em seguida, valide o torque, o comportamento de retenção e os limites críticos de velocidade. Mais partidas geralmente aumentam a vantagem para um determinado passo, mas a segurança e a estabilidade do sistema devem ser verificadas.

P: O que é mais importante para a vida útil: geometria da rosca ou lubrificação?
UM:Ambos, mas a lubrificação e o alinhamento muitas vezes decidem se um bom projeto se tornará um projeto de longa vida. Mesmo o melhor parafuso se desgastará rapidamente se ficar seco, desalinhado ou contaminado.

P: Quando devo escolher um fuso de esferas?
UM:Se a sua aplicação exige eficiência muito alta, posicionamento preciso e folga mínima em níveis de precisão mais altos, parafusos esféricos podem ser a melhor opção, desde que seu ambiente e plano de manutenção os apoiem.

Próximas etapas

Se o seu atuador atual for muito lento, muito barulhento ou se desgastar mais cedo do que deveria, umParafuso Trapezoidal Multi-Startpode ser o mais simples maneira de desbloquear viagens mais rápidas sem transformar sua máquina em um projeto de manutenção. Compartilhe sua carga, curso, velocidade alvo, ciclo de trabalho e detalhes do ambiente, e podemos ajudá-lo a definir uma especificação ideal.

Pronto para atualizar o desempenho sem apostar na confiabilidade? Contate-nospara discutir sua aplicação e obter uma solução de parafuso e porca correspondente para sua próxima construção ou modernização.
