Como as guias lineares de ultraprecisão podem melhorar a precisão, a estabilidade e a confiabilidade em sistemas de movimento modernos

Resumo do artigo: Guias Lineares de Ultra Precisãosão essenciais para sistemas de movimento que exigem posicionamento excepcionalmente preciso, deslocamento suave, alta rigidez e repetibilidade de longo prazo. Desde equipamentos semicondutores e máquinas-ferramentas de precisão até robótica e dispositivos médicos, a guia linear correta pode influenciar diretamente a qualidade da usinagem, a estabilidade do equipamento e os custos operacionais. Este artigo explica como funcionam as guias de ultraprecisão, quais especificações são mais importantes, como as classes de precisão se comparam e o que os compradores devem considerar ao selecionar uma solução confiável de um fabricante profissional comoMaitu.

Índice

• Por que as guias lineares de ultraprecisão são importantes?
• Quais características técnicas definem uma guia linear de alto desempenho?
• Como as classes de precisão e as tolerâncias afetam o desempenho?
• Quais materiais e tratamentos de superfície suportam precisão a longo prazo?
• Onde as guias lineares de ultraprecisão são comumente usadas?
• Como você deve selecionar o guia linear correto?
• Que controle de qualidade os compradores devem esperar?
• Perguntas frequentes
• Considerações Finais

Por que as guias lineares de ultraprecisão são importantes?

Na automação moderna, o movimento linear não se trata mais simplesmente de mover um componente do ponto A para o ponto B. A fabricação de semicondutores, a inspeção de precisão, a usinagem CNC, a robótica e os equipamentos médicos geralmente exigem movimentos repetíveis com desvios extremamente pequenos. Nessas aplicações, mesmo alguns micrômetros de erro geométrico podem influenciar a qualidade do produto, a precisão da montagem ou os resultados da medição.

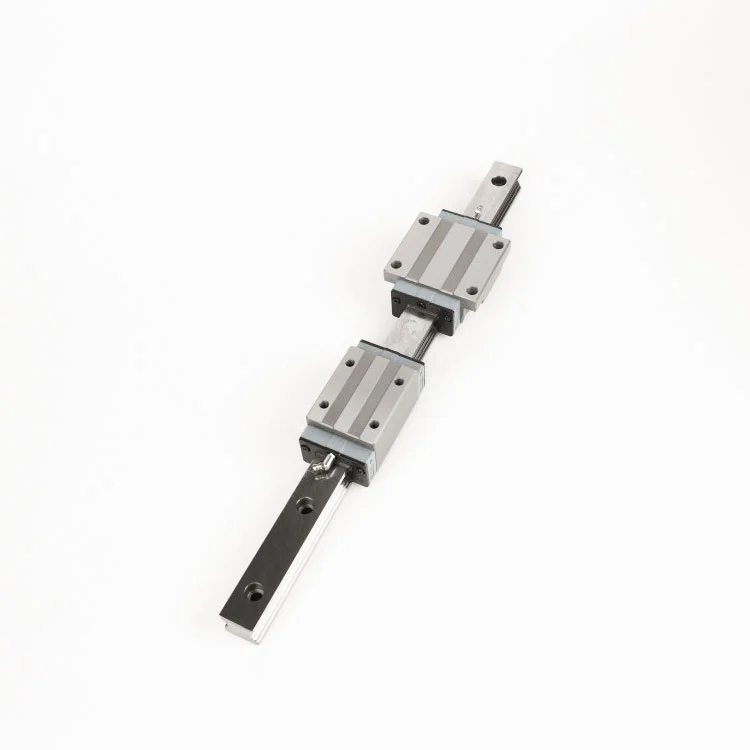

As Guias Lineares de Ultra Precisão fornecem uma interface de movimento de rolamento controlado entre um trilho-guia e o carro. Sua geometria otimizada da pista, superfícies de montagem cuidadosamente retificadas e tolerâncias de fabricação controladas ajudam a minimizar vibrações indesejadas, variação de posição e folga mecânica.

Maitu desenvolve produtos de movimento linear para aplicações industriais exigentes e tem mais de 12 anos de experiência na fabricação de componentes de precisão e soluções relacionadas. Suas guias de ultraprecisão são projetadas com base em rigidez, consistência dimensional, desempenho de carga e confiabilidade de longo prazo, tornando-as adequadas para sistemas onde guias lineares comuns podem não fornecer precisão suficiente.

O valor de uma guia de ultraprecisão não se limita, portanto, à sua tolerância dimensional. É a combinação de precisão geométrica, propriedades do material, comportamento de pré-carga, qualidade de instalação, lubrificação, vedação e inspeção de qualidade que determina o desempenho do movimento no mundo real.

Quais características técnicas definem uma guia linear de alto desempenho?

Uma guia linear de precisão deve ser avaliada como um componente de movimento completo e não por um único número de precisão. Diversas características técnicas trabalham juntas para determinar seu desempenho.

Contato de quatro pontos e distribuição de carga

Uma estrutura de pista otimizada pode distribuir as cargas aplicadas em vários pontos de contato. Isso ajuda a guia a lidar com forças radiais, forças laterais e cargas momentâneas de forma mais eficaz, especialmente em equipamentos multieixos.

Superfícies retificadas com precisão

As pistas de solo e as superfícies de montagem contribuem para um deslocamento mais suave do carro e uma melhor consistência dimensional. Maitu especifica pistas retificadas com acabamento superficial de aproximadamente Ra 0,4–0,8 μm para sua série de ultraprecisão.

Alta Rigidez

A rigidez torna-se especialmente importante quando a guia suporta ferramentas pesadas, forças de corte, módulos de inspeção ou mecanismos multieixos. Uma guia rígida pode ajudar a reduzir a deformação e manter a estabilidade posicional sob cargas de trabalho.

Vedação e lubrificação confiáveis

A contaminação é uma grande preocupação em sistemas de movimento linear. As vedações multilabirinto integradas podem ajudar a evitar que contaminantes atinjam os corpos rolantes e as pistas. Soluções opcionais de lubrificação podem reduzir ainda mais os requisitos de manutenção durante operação prolongada.

• Movimento linear estável e suave
• Alta carga e capacidade de carga momentânea
• Vibração reduzida durante a viagem
• Montagem controlada e precisão de funcionamento
• Proteção contra poeira e contaminantes externos
• Intervalos de manutenção mais longos quando lubrificados corretamente

Como as classes de precisão e as tolerâncias afetam o desempenho?

O grau de precisão determina o quão rigorosamente as dimensões críticas e as características geométricas são controladas. Para aplicações que envolvem vários trilhos paralelos ou eixos coordenados, a consistência entre as guias é particularmente importante porque pequenas diferenças dimensionais podem se acumular durante a instalação e operação.

Por exemplo, os dados de produção da Maitu fornecem vários graus de precisão, incluindo N, H, P, SP e UP. A classe UP representa a categoria de precisão mais alta no intervalo listado.

Nota: Os valores apresentados são parâmetros de produção para tolerância de altura e largura (△H e △W) e devem ser avaliados em conjunto com a configuração específica do guia e requisitos de aplicação.

Para sistemas que exigem movimento sincronizado, a seleção de uma classe de precisão mais alta pode proporcionar maior consistência dimensional. No entanto, a qualidade mais elevada não é automaticamente a melhor escolha para todas as máquinas. Os compradores devem equilibrar a precisão necessária, a carga, o comprimento do trilho, as condições de instalação, o ambiente operacional e o custo total do projeto.

Quais materiais e tratamentos de superfície suportam precisão a longo prazo?

A seleção do material afeta diretamente a dureza, a resistência ao desgaste, a estabilidade dimensional e a vida útil. O aço para rolamentos com alto teor de carbono e cromo, como o material equivalente ao SUJ2, é amplamente utilizado para componentes de contato rolante exigentes porque pode atingir alta dureza após tratamento térmico apropriado.

A série de guias lineares de ultraprecisão da Maitu usa aço para rolamentos com alto teor de carbono e cromo com uma dureza especificada de aproximadamente 58–62 HRC. Pistas retificadas com precisão e tratamento térmico controlado ajudam a criar uma superfície de contato estável para operação contínua.

Dependendo do ambiente de aplicação, tratamentos de superfície também podem ser considerados. O óxido preto e o revestimento de níquel sem eletrólito podem fornecer proteção adicional à superfície e podem ser úteis quando a resistência à corrosão ou a durabilidade ambiental são considerações importantes.

• Matéria-prima:Aço para rolamento com alto teor de carbono e cromo
• Dureza:Aproximadamente 58–62 HRC
• Acabamento da pista:Aproximadamente Ra 0,4–0,8 μm
• Proteção opcional:Óxido preto ou niquelagem sem eletrólito

Onde as guias lineares de ultraprecisão são comumente usadas?

Quanto mais rígidos forem os requisitos de movimento, maior será o valor potencial de uma guia de alta precisão. Esses componentes são particularmente relevantes quando o equipamento deve manter um posicionamento repetível enquanto manuseia movimentos contínuos ou cargas externas.

Equipamento semicondutor

Os equipamentos de manuseio, inspeção, distribuição e embalagem de wafers podem exigir movimentos altamente controlados. A orientação linear estável ajuda os sistemas de posicionamento a manter a repetibilidade e a reduzir vibrações indesejadas.

Máquinas-ferramentas de precisão

CNC e outros equipamentos de usinagem de alta precisão dependem de componentes de movimento rígidos para suportar a precisão de corte e o posicionamento repetível da ferramenta.

Robótica Industrial

Eixos lineares usados ​​com sistemas robóticos podem sofrer cargas variáveis ​​e padrões de movimento complexos. A forte capacidade de carga momentânea pode ajudar a manter a estabilidade em configurações multieixos.

Instrumentos de medição de precisão

O equipamento de medição é especialmente sensível a desvios mecânicos. O movimento suave e as tolerâncias geométricas controladas podem ajudar a reduzir as fontes mecânicas de erros de medição.

Equipamento Médico

A fabricação médica e os instrumentos de precisão geralmente exigem posicionamento confiável, movimento controlado e proteção de superfície adequada. A seleção do guia deve considerar o desempenho mecânico e os requisitos ambientais.

Como você deve selecionar o guia linear correto?

Escolher uma guia com base apenas na classe de precisão anunciada pode levar a um projeto inadequado. Uma abordagem melhor é avaliar o ambiente operacional completo e os requisitos mecânicos.

1. Determine a precisão de posicionamento necessária:Defina a precisão do alvo, a repetibilidade e o desvio geométrico permitido.
2. Calcule cargas estáticas e dinâmicas:Considere carga útil, aceleração, força de corte, cargas momentâneas e distribuição de carga.
3. Verifique o comprimento do trilho:Trilhos mais longos podem ter diferentes requisitos de tolerância, portanto o comprimento e o grau de precisão devem ser avaliados em conjunto.
4. Avalie as condições ambientais:Considere poeira, umidade, temperatura, substâncias corrosivas e requisitos de sala limpa.
5. Selecione a lubrificação adequada:A lubrificação adequada é essencial para reduzir o atrito e apoiar um desempenho de rolamento consistente.
6. Confirme a precisão da instalação:Mesmo uma guia altamente precisa não consegue compensar uma superfície de montagem usinada incorretamente ou mal alinhada.
7. Solicite documentação de inspeção:Os relatórios de inspeção técnica fornecem evidências úteis de que os componentes fornecidos atendem às especificações acordadas.

Para projetos com requisitos exigentes, os engenheiros também devem considerar a configuração do carro, a pré-carga, o método de montagem, o paralelismo do trilho, a interação do sistema de acionamento e o ciclo de serviço esperado antes de finalizar a especificação.

Que controle de qualidade os compradores devem esperar?

Componentes de precisão exigem controle de qualidade mensurável, em vez de apenas inspeção visual. Um fornecedor profissional deve ter processos que cubram matérias-primas, tratamento térmico, moagem, verificação dimensional, desempenho de funcionamento e inspeção final.

Maitu afirma que seu processo de fabricação utiliza rastreabilidade de qualidade baseada em ERP, desde o armazenamento de aço com alto teor de cromo e cromo até tratamento térmico, retificação de precisão e inspeção final. Suas guias também são submetidas a projeção de perfil, avaliação de ruído e verificação de carga, com documentação de inspeção fornecida para pedidos.

Essa abordagem é importante para OEMs e equipes de engenharia porque os dados de inspeção rastreáveis ​​podem dar suporte ao controle de qualidade de entrada, à documentação do projeto e às decisões de manutenção de longo prazo.

A Maitu também relata mais de 16.000 especificações de fusos de avanço de precisão e componentes lineares desenvolvidos desde o início de sua operação em Suzhou, juntamente com a experiência atendendo a mais de 5.000 clientes globais. Seus recursos de produção incluem instalações em Suzhou e Dongguan, atendendo tanto a requisitos de pequenas quantidades quanto a pedidos de produção maiores.

Perguntas frequentes

O que são guias lineares de ultra precisão?

As Guias Lineares de Ultra Precisão são componentes de movimento linear de alta precisão projetados para aplicações que exigem posicionamento controlado, deslocamento suave, alta rigidez e tolerâncias geométricas consistentes. Eles são comumente usados ​​em equipamentos semicondutores, máquinas-ferramentas de precisão, robótica, equipamentos de medição e fabricação médica.

O que torna as guias lineares da classe UP diferentes das classes padrão?

As guias da classe UP são fabricadas com tolerâncias dimensionais mais restritas do que as classes padrão. Por exemplo, os parâmetros de produção listados da Maitu mostram uma tolerância de △H e △W de 2 μm para trilhos de grau UP com comprimentos de até 500 mm. A adequação real de uma classe depende do projeto completo da máquina e da precisão necessária.

Qual material é comumente usado para guias lineares de alta precisão?

O aço para rolamentos com alto teor de carbono e cromo é comumente selecionado para aplicações exigentes de movimento linear porque pode atingir alta dureza e resistência ao desgaste após o tratamento térmico. Maitu especifica material equivalente a SUJ2 com dureza de aproximadamente 58–62 HRC para sua série de ultraprecisão.

Como a vida útil da guia linear pode ser melhorada?

A instalação correta, a pré-carga apropriada, a lubrificação adequada, o controle de contaminação, a distribuição adequada da carga e a inspeção regular contribuem para a vida útil. Guias seladas e tratamentos de superfície adequados podem fornecer proteção adicional em ambientes operacionais desafiadores.

As guias de ultraprecisão são adequadas para aplicações em salas limpas ou semicondutores?

Eles podem ser adequados quando a configuração da guia, lubrificação, vedação, tratamento de superfície e requisitos de limpeza correspondem corretamente à aplicação. Para ambientes sensíveis, os compradores devem discutir os requisitos de material, revestimento, lubrificação, controle de partículas e inspeção com o fornecedor antes de fazer o pedido.

Considerações Finais

As guias lineares de ultraprecisão desempenham um papel crítico em aplicações onde a precisão do movimento, a rigidez, a repetibilidade e a confiabilidade influenciam diretamente o desempenho do equipamento. Selecionar a solução certa exige mais do que comparar graus de precisão nominais. A qualidade do material, o acabamento da pista, a distribuição de carga, a vedação, a lubrificação, as condições de instalação, os procedimentos de inspeção e os requisitos de aplicação devem ser considerados em conjunto.

Com mais de 12 anos de experiência em tecnologia de movimento linear de precisão, um amplo portfólio de produtos, parâmetros de produção detalhados e processos de controle de qualidade rastreáveis, a Maitu fornece soluções de guia linear para aplicações industriais exigentes. Se você estiver avaliando guias para equipamentos CNC, máquinas semicondutoras, robótica, medição de precisão ou fabricação médica, saiba mais sobre Guias Lineares de Ultra Precisão eContate-nospara discutir seus requisitos de precisão, carga, comprimento do trilho, ambientais e de personalização.
