Unidade de Suporte Lado Fixo e Apoiado

A Unidade de Suporte Lado Fixo e Suportado da Maitu é projetada com precisão e está disponível principalmente em dois tipos distintos: o Lado Fixo e o Lado Suportado, cada um projetado para cumprir funções mecânicas específicas dentro de um sistema. A configuração das unidades de suporte é um aspecto fundamental em qualquer montagem de fuso de avanço, fundamental para garantir a estabilidade operacional e alcançar um movimento linear preciso.

Enviar consulta

Descrição do produto

A característica definidora da Unidade de Suporte Lateral Fixa e Suportada da fábrica da Maitu é sua capacidade de restringir o movimento nas direções axial e radial. Ele normalmente incorpora um par combinado de rolamentos de contato angular ou um rolamento rígido de esferas combinado com um rolamento axial, que juntos absorvem firmemente as cargas radiais e axiais do parafuso. Esta configuração foi projetada para fornecer fixação axial rígida, tornando-a um componente indispensável para aplicações que exigem posicionamento de alta precisão e transmissão de forças de impulso bidirecionais significativas.

Por outro lado, a Unidade de Suporte Lateral Fixa e Apoiada é caracterizada por sua capacidade de permitir flutuação axial e ao mesmo tempo fornecer suporte radial. Geralmente emprega um único rolamento rígido de esferas ou uma bucha radial, que permite que o eixo do parafuso se expanda ou contraia livremente na direção axial devido a mudanças térmicas. Este projeto específico é fundamental para compensar o alongamento térmico em conjuntos de parafusos longos, evitando tensões internas perigosas, emperramento e possível falha do sistema.

Contudo, a seleção entre um lado fixo e um lado apoiado não é apenas uma escolha, mas uma decisão sistemática de projeto. Uma configuração incorreta pode levar à redução da precisão, ruído excessivo e falha prematura do rolamento. Assim, o emparelhamento adequado e o alinhamento preciso destas unidades são tão críticos quanto o próprio parafuso para a integridade de todo o sistema de movimento.

Estamos interessados em fornecer soluções integradas de parafusos e unidades de suporte. Nossa Unidade de Suporte Fixa e Lateral Suportada são projetadas para atender às especificações de nossos parafusos trapezoidais e ACME.

Parâmetros de produção

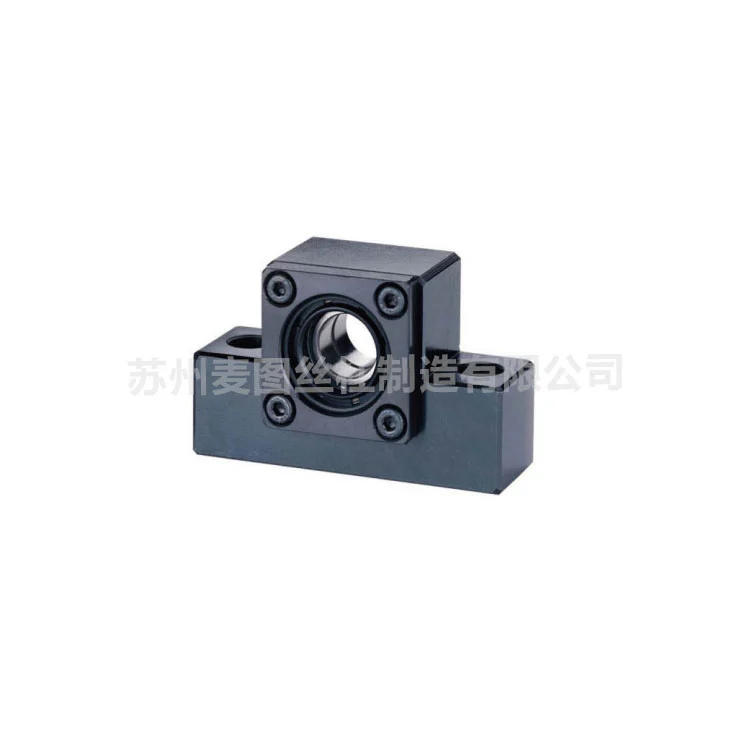

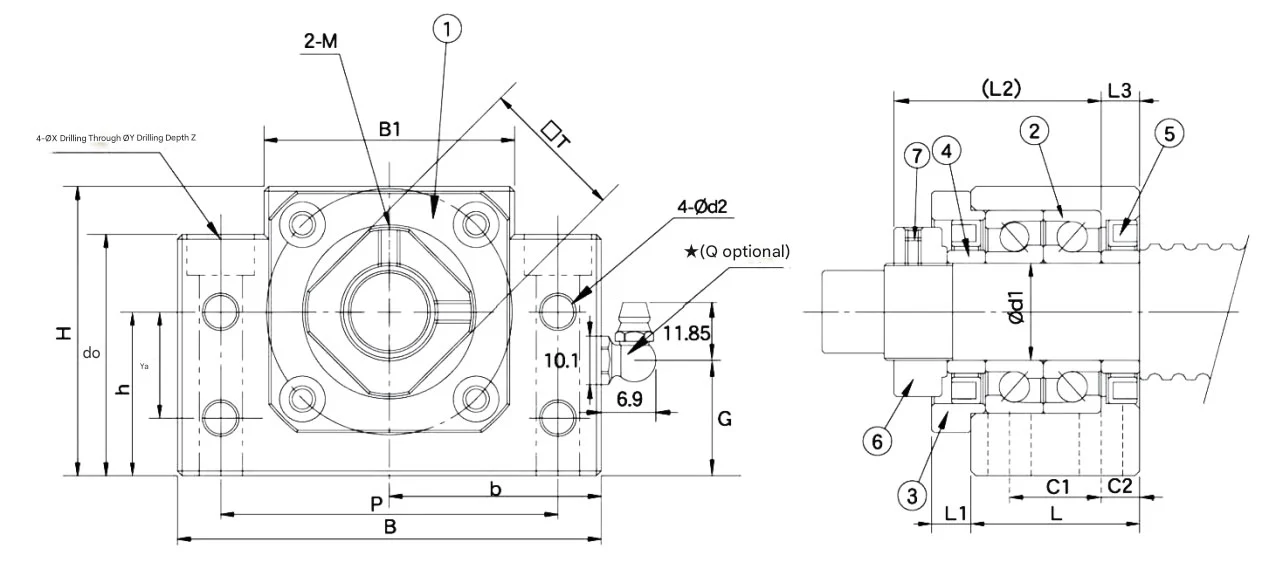

Unidade de suporte lateral fixa série MBK

Modelo	Diâmetro	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

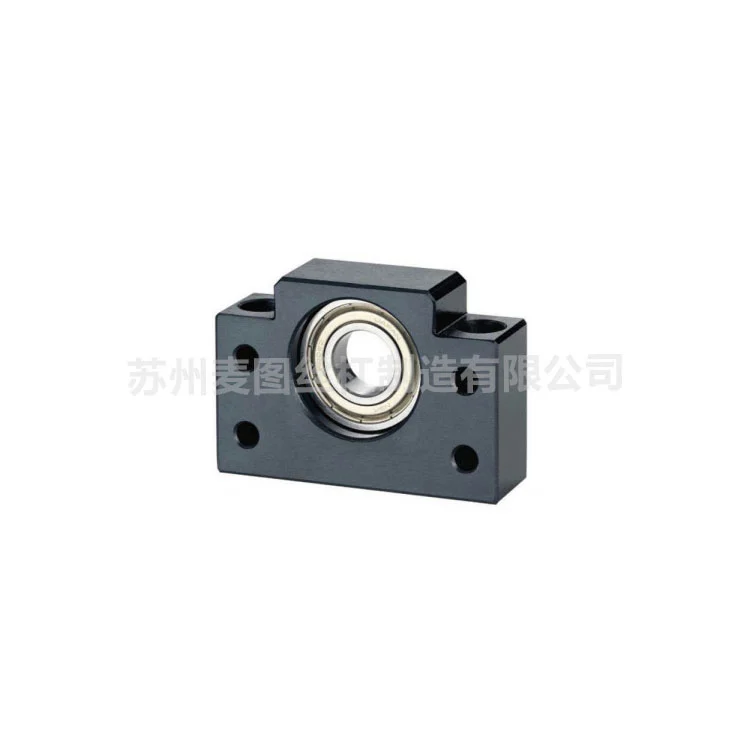

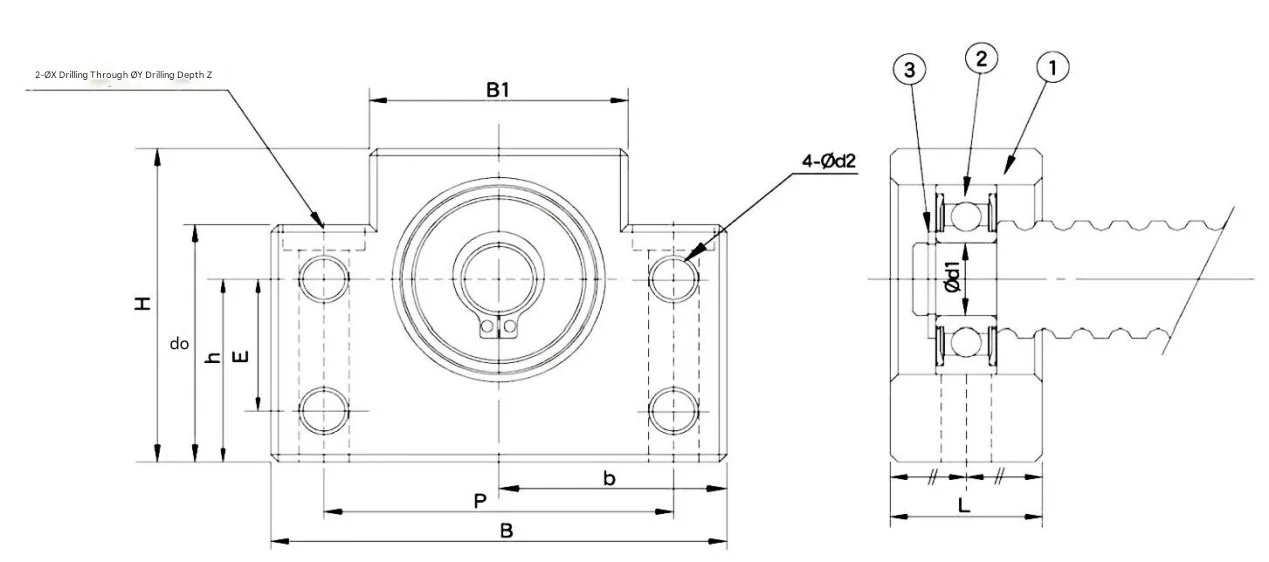

Unidade de suporte Lado de suporte Série MBF

Modelo	Diâmetro	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

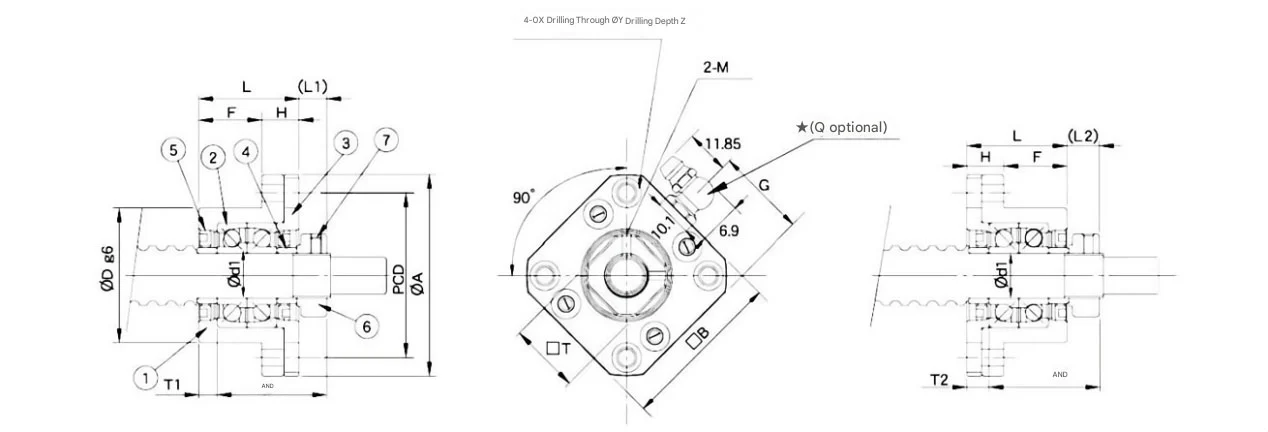

Unidade de Suporte Lado Fixo Série MFK

Modelo	Diâmetro	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

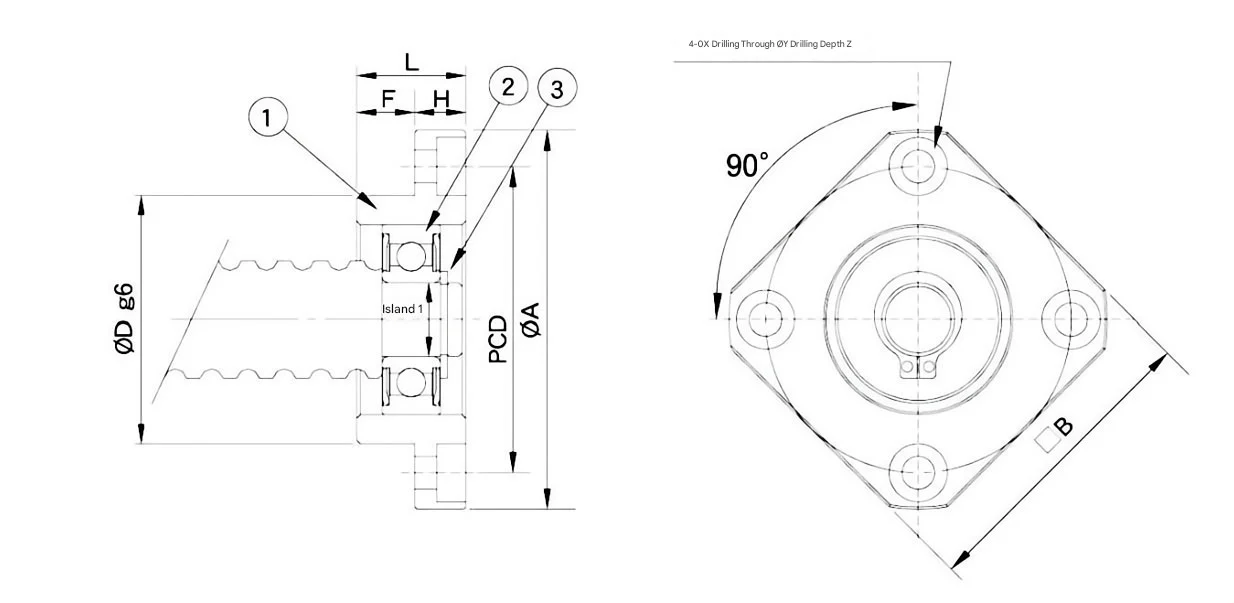

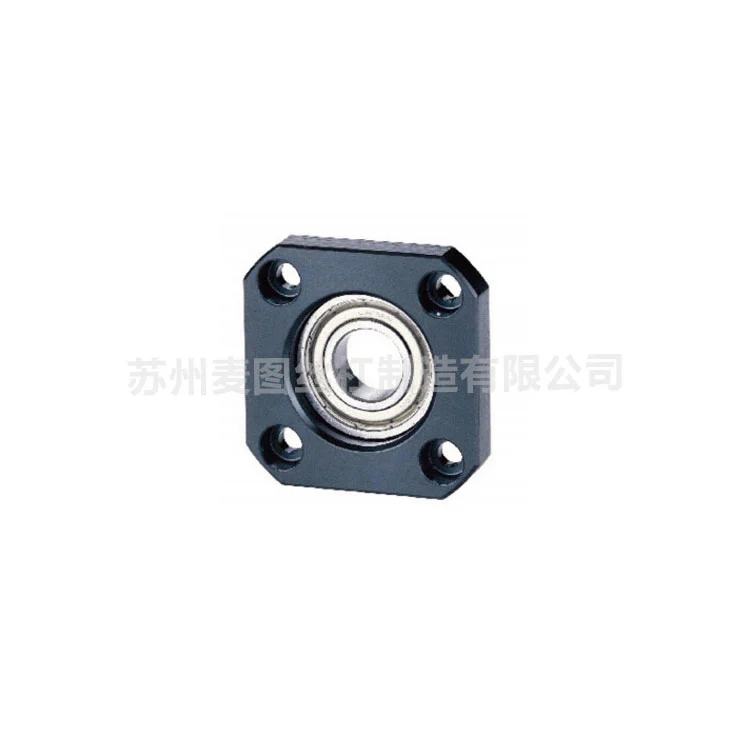

Unidade de suporte Lado de suporte Série MEF

Modelo	Diâmetro	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Por que escolher os produtos Maitu?

Integridade Sistemática de Movimento

Não vendemos apenas peças; nós fornecemos soluções de movimento integradas. Nossas unidades fixas e suportadas são projetadas para atender perfeitamente às nossas especificações de parafusos trapezoidais e ACME, eliminando erros de alinhamento e garantindo a integridade estrutural de todo o seu sistema de transmissão.

Projeto avançado de compensação térmica

Nossas unidades "Lado Suportado" são projetadas especificamente para permitir flutuação axial. Ao permitir que o eixo do parafuso se expanda ou contraia livremente sob flutuações de temperatura, nosso projeto evita tensões internas e emperramento, que são as principais causas de falha prematura do sistema em conjuntos de parafusos longos.

Carregamento bidirecional de alta rigidez

Para posicionamento preciso, nossas unidades "Lado Fixo" incorporam rolamentos de contato angular de alta qualidade. Esta configuração fornece restrição axial e radial superior, absorvendo forças de impulso bidirecionais significativas para manter a precisão exata mesmo sob cargas industriais pesadas.

Mais de 12 anos de experiência em fabricação

Com um legado originário de Shanghai Yingqi e uma década de fabricação independente em Suzhou, Maitu traz profunda experiência no domínio. Nossas instalações certificadas pela ISO 9001 utilizam um sistema ERP desenvolvido pela própria empresa para monitorar cada estágio da produção, garantindo que cada unidade de suporte atenda às rigorosas tolerâncias industriais.

Desempenho e personalização comprovados

Com mais de 80.000 unidades entregues a clientes globais, oferecemos um histórico comprovado. Quer você precise de aço carbono padrão ou de materiais especializados, como aço inoxidável ou bronze, nossa equipe de 10 engenheiros pode personalizar a unidade de suporte para atender às suas necessidades ambientais e mecânicas específicas.

Perguntas frequentes

Como escolher corretamente Unidade de Apoio Lado Fixo e Lado Apoiado?

Uma configuração padrão de alta precisão requer um lado fixo (para travar o parafuso axialmente e lidar com cargas axiais) e um lado com suporte (para fornecer suporte radial e permitir a expansão térmica). Nossa equipe de engenharia pode ajudá-lo a determinar a configuração específica do rolamento (por exemplo, contato angular versus sulco profundo) com base na direção da carga e nos requisitos de velocidade.

Suas unidades de suporte são compatíveis com parafusos trapezoidais e ACME?

Sim. Somos especializados em soluções integradas. Nossas unidades de suporte são usinadas especificamente para corresponder às dimensões finais dos nossos parafusos trapezoidais de 30° e ACME de 29°. Isso garante um ajuste perfeito, reduzindo a vibração e o ruído durante a operação em alta velocidade.

Que medidas a Maitu toma para garantir a longevidade dos rolamentos nessas unidades?

Utilizamos procedimentos rigorosos de controle de qualidade, incluindo retificação precisa do furo da caixa e a seleção de aço para rolamento com alto teor de carbono e cromo. Nossas unidades são montadas em ambientes controlados para evitar contaminação, garantindo que o lubrificante e as vedações proporcionem desempenho livre de manutenção por intervalos prolongados.

Você pode fornecer unidades de suporte para diâmetros de eixo personalizados e materiais especiais?

Absolutamente. Embora ofereçamos uma ampla gama de especificações padrão, nossa fábrica está equipada com tornos CNC e centros de usinagem de alta precisão para lidar com projetos personalizados. Podemos fabricar unidades utilizando vários materiais – incluindo aço inoxidável para ambientes corrosivos – com base em seus desenhos específicos e notas técnicas.
