Parafuso de esfera rolado com porca dupla
O fuso de esferas laminado com porca dupla da Maitu é um componente mecânico de alta precisão, habilmente elaborado para traduzir o movimento rotacional em movimento linear com excelente eficiência e precisão exata. Temos um sistema de produção maduro e uma cadeia de fornecimento de fabricação de fusos de esferas, o que nos permite fornecer rapidamente soluções de produção e entrega, etc.
Enraizados nos principais conceitos de engenharia, os parafusos de esferas laminados de porca dupla de qualidade da Maitu contam com um mecanismo de contato giratório - os rolamentos de esferas recirculantes reduzem ao mínimo o atrito entre o eixo do parafuso e a porca. Este design inovador supera os parafusos trapezoidais por uma margem significativa, apresentando eficiência mecânica de 90% ou superior. Como tal, tornou-se uma escolha insubstituível para aplicações onde a precisão, a fiabilidade e a poupança de energia não são negociáveis.
Destaques técnicos
1. As roscas do parafuso são criadas por meio de uma técnica de laminação a frio de precisão. Este processo aumenta a dureza da superfície e garante uma estrutura de grão consistente, ao mesmo tempo que mantém os custos gerenciáveis para execuções de produção de médio a alto volume.
2.A porca apresenta um design que economiza espaço integrado com canais de retorno de bola e defletores. Esta configuração garante uma recirculação contínua da esfera, mesmo quando sujeita a cargas e velocidades de operação flutuantes.
3. Soluções de pré-carga selecionáveis - como configurações de porca dupla ou cabos deslocados - eliminam efetivamente a folga axial, proporcionando repetibilidade posicional excepcional para tarefas exigentes.
4. Fabricado em estrita conformidade com os padrões ISO 3408 e JIS B1192, garantindo precisão dimensional consistente e desempenho confiável em todas as unidades.
Principais benefícios de desempenho
O processo de laminação a frio transmite tensões residuais de compressão à superfície do parafuso, levando a melhorias notáveis em três áreas críticas:
1. Vida útil prolongada à fadiga: Maior durabilidade sob condições de carga dinâmica, com vida útil nominal calculada de acordo com a fórmula de vida L10 padrão da indústria.
2. Rigidez superior: características de rigidez otimizadas tornam este parafuso de esfera ideal para aplicações que exigem capacidade de resposta rápida e deformação estrutural mínima.
3. Operação suave e silenciosa: Um acabamento superficial premium (com valores Ra normalmente ≤ 0,4 μm) minimiza a vibração e reduz o ruído operacional, melhorando o desempenho geral do sistema.
Especificações de materiais
| Eixo do parafuso: | Aço cromo com alto teor de carbono (SCM435/SNCM220) endurecido até HRC 58-62. |
| Alojamento da porca: | Liga de aço com revestimento de óxido preto ou zinco-níquel para resistência à corrosão. |
| Bolas: | Aço cromo grau 100 (GCr15) com alternativas cerâmicas opcionais para aplicações de alta velocidade. |
Indústrias de aplicação
Máquinas-ferramentas CNC e robótica industrial
Sistemas de atuação aeroespacial
Imagens médicas e equipamentos de diagnóstico automatizados
Manuseio de wafer semicondutor e litografia
Linhas de montagem de baterias para veículos elétricos
Nosso fuso de esferas laminado com porca dupla passa por testes rigorosos para precisão posicional. E isso pode garantir a conformidade com os graus de precisão industrial (C3-C7). Ao combinar a economia de rosca laminada com o desempenho do fuso de esferas, este produto oferece uma solução ideal para indústrias de automação onde a precisão, a longevidade e o custo total de propriedade são sensíveis.

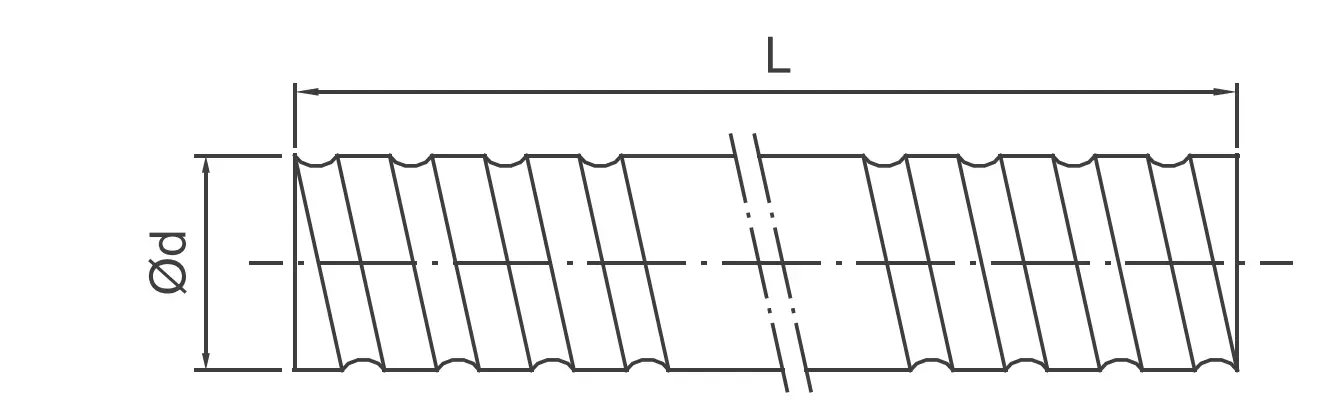

Parâmetros de produção
| Tipo | Grau de precisão | Direção | Começar | Código | Tipo de porca | Comprimento limitado | ||
| d | Liderar | Contas Da | Direita/Esquerda | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V, eu, você, BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, eu, você | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Eu, você | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, eu, você | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Por que escolher Maitu para suas necessidades?
Excelência em engenharia e histórico comprovado:
Com mais de 12 anos de experiência em fabricação especializada (resultante de um legado de 20 anos em Xangai), a Maitu entregou com sucesso mais de 16.000 tipos de configurações de parafusos. Não vendemos apenas peças; fornecemos soluções de controle de movimento apoiadas por um histórico de atendimento a mais de 5.000 clientes globais.
Precisão Zero-Backlash com Tecnologia Double Nut:
Nossos fusos de esferas laminados com porca dupla são projetados para eliminar folga axial por meio de soluções de pré-carga selecionáveis. Ao contrário das porcas simples padrão, nossa configuração de porca dupla oferece repetibilidade posicional superior e maior rigidez, tornando-as a alternativa econômica ideal para parafusos de aterramento caros para requisitos de precisão C5-C7.
Integridade de material superior e acabamento de superfície:
Utilizamos aço cromo com alto teor de carbono SCM435/SNCM220, endurecido até HRC 58-62. Combinados com nossa técnica de laminação a frio de precisão e um acabamento superficial de Ra ≤ 0,4 μm, nossos parafusos oferecem maior vida útil à fadiga L10 e uma eficiência mecânica superior a 90%, reduzindo significativamente o custo total de propriedade (TCO).
Rastreabilidade avançada via ERP autodesenvolvido:
A qualidade é uma ciência, não uma coincidência. Maitu utiliza um sistema ERP proprietário para rastrear todas as etapas da produção – desde o tratamento térmico da matéria-prima até os testes dinâmicos finais. Isso garante que cada remessa esteja em estrita conformidade com os padrões ISO 3408 e JIS B1192, proporcionando aos nossos clientes total transparência e qualidade consistente.
Perguntas frequentes
1. Como o Maitu garante o grau de precisão de um fuso de esferas laminado em comparação com um fuso retificado?
Embora os parafusos retificados sejam tradicionalmente usados para precisão ultra-alta, a avançada tecnologia de laminação a frio da Maitu combinada com nosso sistema de pré-carga de porca dupla nos permite atingir graus de precisão C5 a C7. Isto oferece uma solução de alto desempenho com um preço significativamente mais baixo, ideal para automação e robótica onde a precisão e o orçamento são fatores críticos.
2. Você pode fornecer usinagem final personalizada de acordo com nossos desenhos CAD específicos?
Sim. Operamos 10 linhas de fabricação especializadas equipadas com tornos CNC de alta precisão especificamente para usinagem final personalizada. Quer sua aplicação exija ranhuras específicas para anéis elásticos, eixos chavetados ou extremidades roscadas, garantimos que a usinagem seja concêntrica à pista da esfera para evitar vibração e desgaste prematuro.
3. Qual é o prazo de entrega típico para pedidos em grandes quantidades e personalizações OEM?
Graças à nossa configuração de fábrica dupla em Suzhou e Dongguan, mantemos uma alta capacidade de produção. Para especificações padrão, possuímos um estoque significativo de eixos laminados. Para personalizações OEM, uma vez confirmado o desenho através do nosso fluxo de trabalho monitorado por ERP, fornecemos um cronograma de produção simplificado para garantir a entrega pontual, mesmo para pedidos de alto volume.
4. Como você garante a qualidade e o desempenho dos fusos de esferas antes do envio?
Cada fuso de esferas laminado com porca dupla Maitu passa por um rigoroso protocolo de inspeção. Isso inclui testes de dureza superficial, verificação dimensional (em conformidade com ISO 3408) e testes de funcionamento suave.

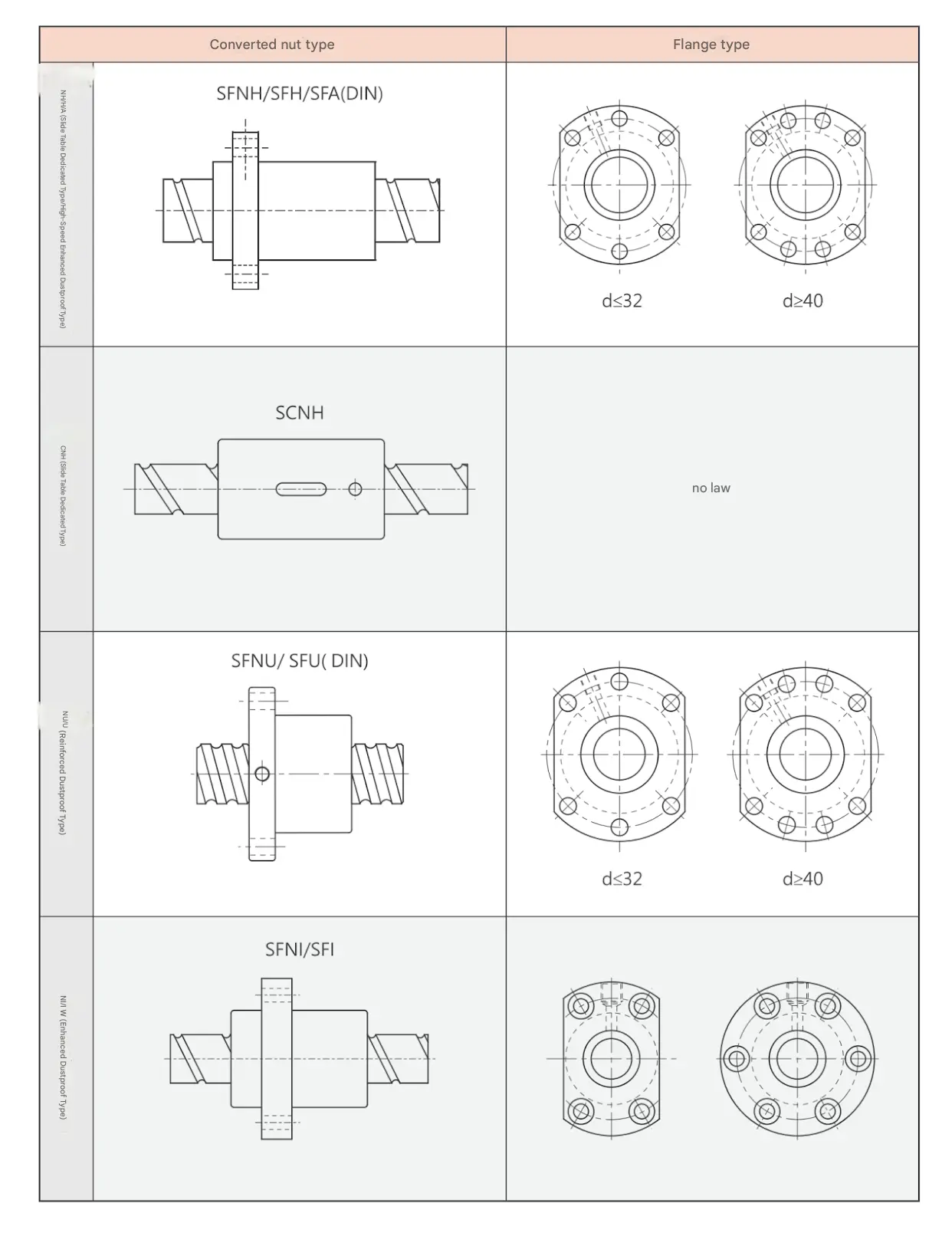

Referência de porca de fuso de esfera
Para mais detalhes e outros tipos de nozes, entre em contato conosco.
