Como um parafuso trapezoidal proporciona movimento linear suave em máquinas reais?

Contorno

• Identifique o modo de falha real (deriva, folga, emperramento, desgaste, ruído, calor).
• Entenda por que oParafuso trapezoidalO perfil equilibra capacidade de carga, capacidade de fabricação e estabilidade.
• Escolha o chumbo, o diâmetro e o suporte final para controlar a velocidade, a rigidez e o chicote.
• Escolha o design e o material da porca para lidar com limites de atrito, contaminação e manutenção.
• Valide com uma pequena lista de verificação para que as peças de produção correspondam aos protótipos.

Os pontos problemáticos que continuam aparecendo

Os compradores raramente começam dizendo “Preciso de umParafuso trapezoidal.” Eles começam com dor de cabeça: a coluna de elevação desliza para baixo alguns milímetros durante a noite, a corrediça linear não consegue repetir uma posição ou a porca fica quente e começa a chiar. Aqui estão os problemas mais comuns – e o que eles geralmente apontam.

• Retrocesso ou desvio de carga:Você desliga o motor, mas a carga se arrasta. Isso pode acontecer quando o chumbo é muito agressivo, o atrito é muito baixo ou o sistema apresenta vibração/impacto. Muitos sistemas trapezoidais podem resistir ao retrocesso, mas isso não é automático – a geometria é importante.
• Reação que arruína o posicionamento:Você inverte a direção e nada se move por um momento. Essa “faixa morta” pode ser a diferença entre automação suave e um produto que parece barato.
• Movimento vinculativo e irregular:O parafuso parece suave à mão, mas fica preso durante a montagem. Desalinhamento, suporte final insuficiente, ou um material de porca que não tolera carregamento nas bordas costuma ser o verdadeiro culpado.
• Desgaste rápido e poeira preta:O funcionamento a seco com o par de materiais errado pode desgastar-se rapidamente, especialmente com contaminação. Às vezes existe lubrificação, mas é do tipo errado, é aplicada de forma inconsistente ou é eliminada.
• Ruído e calor em velocidade:RPM mais altas aumentam o aquecimento por fricção e podem causar vibração ou chicotadas. Um parafuso de avanço que funciona a 100 rpm pode falhar a 1.000 rpm sem reprojetar.

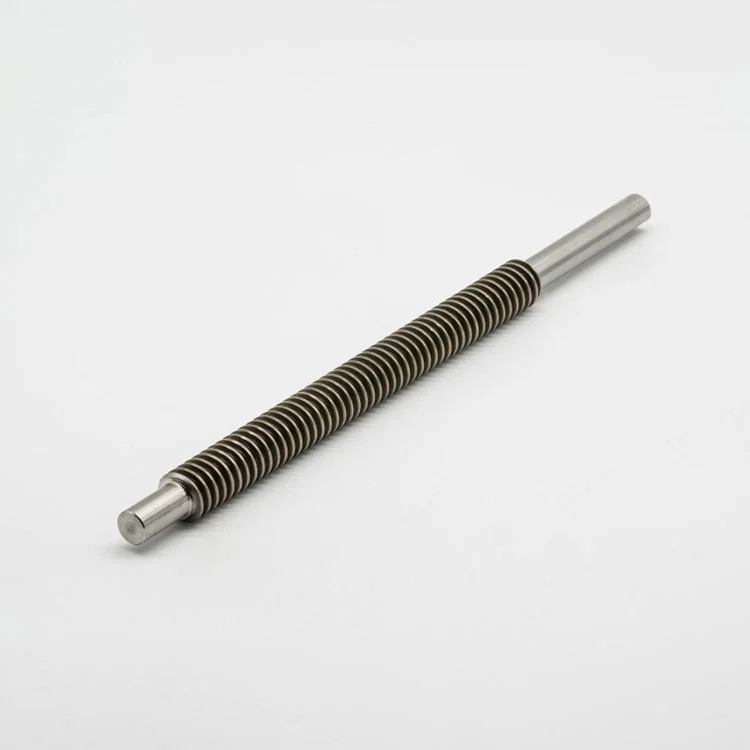

O que realmente é um parafuso trapezoidal

A Parafuso trapezoidalé um parafuso elétrico com perfil de rosca em formato trapezoidal projetado para converter movimento rotativo em movimento linear. Comparado aos fusos de esferas, ele normalmente troca eficiência por simplicidade, robustez e facilidade de suporte de carga. Essa negociação pode ser exatamente o que você deseja em sistemas de elevação, fixação, ajuste ou movimento onde “permanece onde você o coloca” é mais importante do que o atrito ultrabaixo.

O que o torna prático em ambientes industriais não é apenas o formato do fio – é o ecossistema: porcas correspondentes (bronze, aço, polímeros), soluções anti-folga, designs autolubrificantes e métodos de fabricação flexíveis. Feito corretamente, umParafuso trapezoidala montagem pode ser econômica, fácil de manter e surpreendentemente precisa para muitas aplicações.

Noções básicas de seleção que evitam arrependimento

Se você só se lembra de uma coisa: não selecione umParafuso trapezoidalapenas por diâmetro. Selecione-o como um sistema: avanço (ou passo), comprimento, design da porca, emparelhamento de materiais, plano de lubrificação e suporte final.

• Lead (viagem por revolução):O chumbo maior se move mais rápido, mas tem maior probabilidade de retroceder e gerar mais calor em cargas altas. O avanço menor melhora a controlabilidade e a retenção de carga, mas reduz a velocidade.
• Diâmetro e resistência do núcleo:O diâmetro maior melhora a resistência à flambagem e a rigidez, o que é importante para vãos longos e cargas pesadas.
• Comprimento não suportado e risco de chicoteamento:Parafusos longos em altas rotações podem chicotear. Se você precisar de velocidade em longas distâncias, poderá precisar suporte intermediário, diferentes arranjos de rolamentos terminais ou uma solução de movimento diferente.
• Ciclo de trabalho:O ajuste intermitente (alguns segundos aqui e ali) é muito diferente do movimento contínuo. O trabalho contínuo exige melhor gerenciamento de calor e estratégia de desgaste.
• Ambiente:Poeira, líquido refrigerante, detergentes e corrosão externa mudam a melhor escolha para proteção selada, materiais inoxidáveis ou porcas de polímero.

Matriz de seleção rápida

Use esta tabela como ponto de partida para escolher umParafuso trapezoidalconfiguração. Não é um substituto para cálculos de engenharia, mas isso o manterá fora das armadilhas mais comuns.

Tipos de nozes e materiais que realmente importam

O parafuso chama a atenção, mas a porca geralmente decide a vida útil e o toque. Por umParafuso trapezoidalmontagem, a escolha da porca afeta: atrito, ruído, folga, tolerância à contaminação e como o sistema perdoa o desalinhamento.

• Nozes de bronze:Uma escolha clássica para capacidade de carga e desgaste previsível. Ótimo quando você pode lubrificar e manter os detritos sob controle.
• Porcas de aço:Forte, mas pode ser menos tolerante e pode exigir lubrificação cuidadosa e emparelhamento de superfície para evitar escoriações.
• Plásticos de engenharia (nylon, POM, PEEK, compósitos):Muitas vezes mais silencioso e pode funcionar com lubrificação mínima. O polímero certo pode lidar com ambientes difíceis; o polímero errado pode rastejar sob carga ou amolecer com o calor.

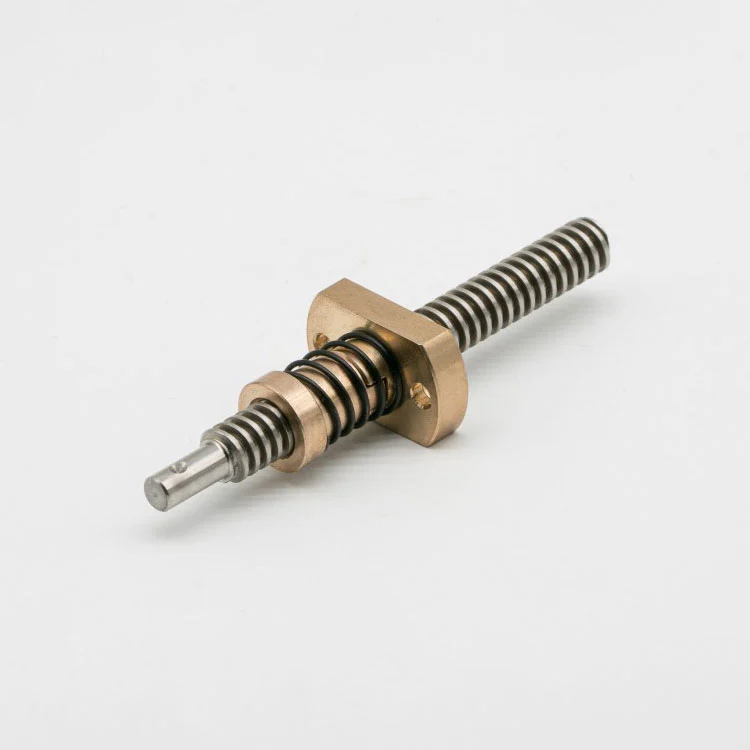

• Porcas anti-folga:Projetado para reduzir a folga e melhorar as mudanças de direção. Ideal quando a qualidade do posicionamento é mais importante do que o torque ultrabaixo.

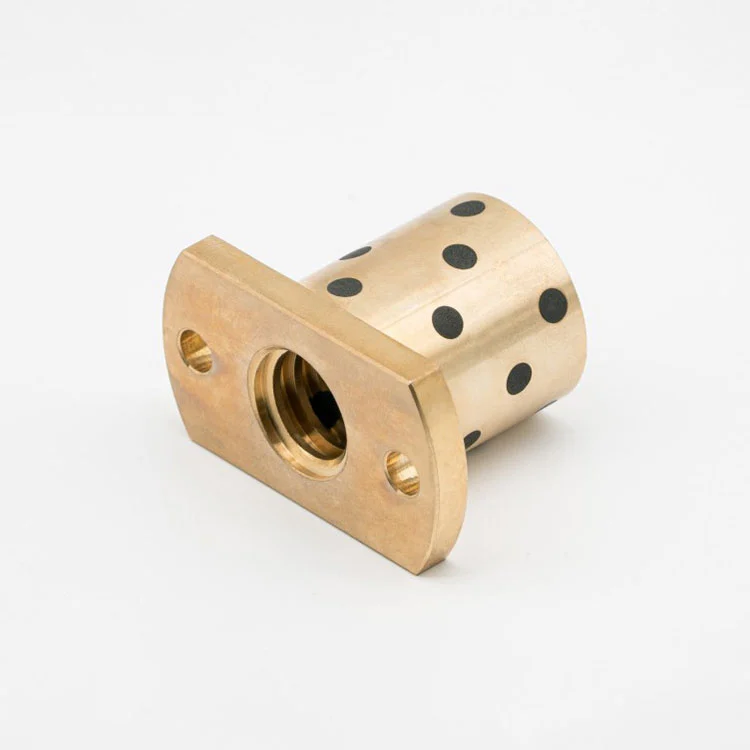

• Porcas isentas de óleo/autolubrificantes:Útil quando a lubrificação é impraticável, indesejável ou facilmente removida.

Lista de verificação de integração: suportes, alinhamento, lubrificação

Mesmo o melhorParafuso trapezoidalirá decepcionar se o design circundante for descuidado. Esses pontos de integração são onde muitos projetos falham silenciosamente durante o dimensionamento do protótipo à produção.

• Estratégia de suporte final:Defina qual extremidade é fixa e qual é flutuante. A escolha do rolamento afeta a folga axial, a rigidez e o ruído.
• Alinhamento e montagem:O desalinhamento aumenta drasticamente o atrito e o desgaste. Use alojamentos, referências de usinagem e e evite forçar a porca na posição durante a montagem.
• Plano de lubrificação:Decida antecipadamente: graxa, óleo, polímero de funcionamento a seco ou abordagem selada. “Adicionaremos lubrificação mais tarde” geralmente se torna “Não projetamos espaço para lubrificação.”
• Proteção contra contaminação:Foles, tampas, limpadores e posicionamento longe de lascas e poeira podem multiplicar a vida útil.
• Comportamento térmico:Ciclos de trabalho mais elevados geram calor. O calor altera as folgas, aumenta o desgaste e pode amolecer alguns polímeros.
• Verificação de direção reversa:Se “deve segurar quando a energia estiver desligada” for um requisito, valide-o com cargas reais e vibração real.

Perguntas de qualidade a serem feitas antes de comprar

Se você estiver adquirindo umParafuso trapezoidal, a atitude mais inteligente é fazer perguntas que revelem o controle do processo. O preço é fácil de comparar; consistência não é. Essas perguntas protegem você de surpresas desagradáveis.

• Que tolerâncias você pode manter em termos de precisão do passo, retilineidade e formato da rosca?Solicite as notas padrão e opcionais do fornecedor.
• Rolado ou moído?E qual é o método de inspeção de cada lote?
• Quais pares de materiais você recomenda para minha carga, velocidade e ambiente?Um bom fornecedor perguntará sobre ciclo de trabalho e contaminação.
• Como você controla a reação?Folga padrão, ajustes selecionáveis ​​ou designs anti-folga.
• Quais tratamentos de superfície estão disponíveis?Especialmente se a corrosão ou o desgaste forem uma preocupação.
• Você pode fornecer conjuntos de parafusos e porcas combinados como um par?A correspondência reduz a variabilidade e economiza tempo de depuração.
• O que você precisa de mim para citar corretamente?Requisitos de desenhos, curso, carga, velocidade, montagem e “posição de retenção”.

Onde Suzhou Maitu Parafuso Rod Manufacturing Co., Ltd.

Se você está procurando um fornecedor que possa oferecer suporte a configurações padrão e personalizadas,Suzhou Maitu Parafuso Rod Manufacturing Co., Ltd.concentra-se em soluções de fuso trapezoidal para movimento linear e casos de uso de automação, incluindo opções como estilos multi-start, parafuso e porca emparelhados fornecimento e múltiplas rotas de materiais de nozes (por exemplo, escolhas baseadas em polímeros e abordagens anti-reação).

Na prática, isso significa que você pode abordar o fornecimento de uma forma mais limpa: em vez de escolher um parafuso de um catálogo e esperar que a porca se comporte, você pode especificar metas de desempenho e receba um emparelhamento recomendado. Isto é especialmente útil quando suas restrições incluem “sem lubrificação”, “folga reduzida”, “bronze especial” ou “plásticos de engenharia” ou quando seu projeto precisa de personalização repetida entre variantes.
