Como o parafuso trapezoidal Acme é usado em sistemas de movimento industrial?

Resumo do artigo

Parafusos trapezoidais Acmedesempenham um papel crítico na transmissão de movimento linear em automação industrial, equipamentos mecânicos e sistemas de posicionamento de precisão. Este artigo fornece uma explicação detalhada e tecnicamente fundamentada de como os parafusos trapezoidais Acme são estruturados, especificados e aplicados em ambientes de engenharia do mundo real. A discussão centra-se em princípios de projeto, parâmetros dimensionais, comportamento de carga, opções de materiais, padrões de fabricação e direções de desenvolvimento a longo prazo. As perguntas técnicas mais frequentes são abordadas em um formato conciso de perguntas e respostas para esclarecer preocupações comuns de engenharia. O conteúdo é estruturado para atender aos hábitos de leitura profissionais e aos padrões globais de otimização de mecanismos de busca.

Índice

• 1. Como um parafuso trapezoidal Acme permite o movimento linear?
• 2. Como os parafusos trapezoidais Acme são especificados e projetados?
• 3. Qual o desempenho dos parafusos trapezoidais Acme em aplicações práticas?
• 4. Como os parafusos trapezoidais Acme evoluirão em sistemas de movimento futuros?

1. Como um parafuso trapezoidal Acme permite o movimento linear?

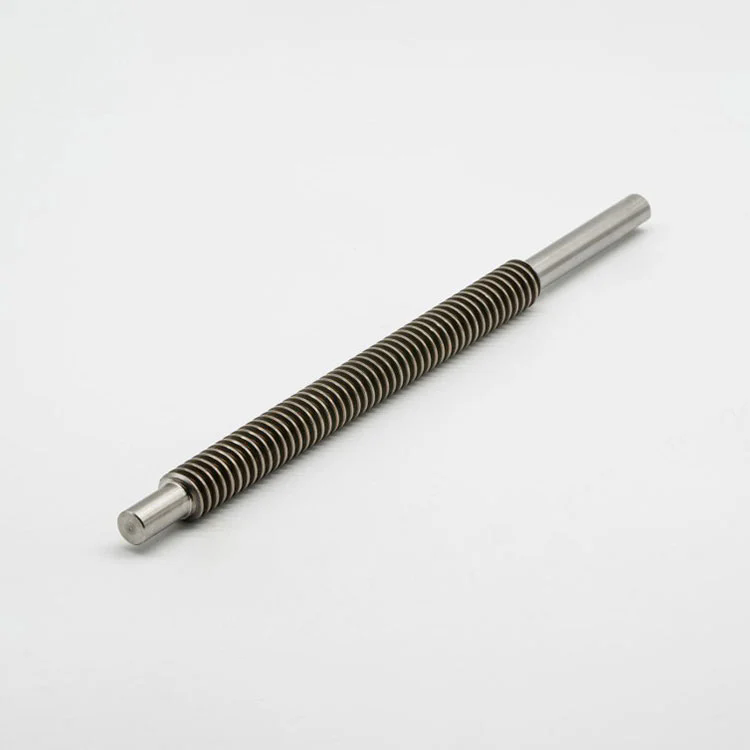

Um parafuso trapezoidal Acme é um componente de transmissão de energia projetado para converter movimento rotacional em deslocamento linear por meio de um perfil de rosca trapezoidal usinado com precisão. Ao contrário dos fixadores padrão, este tipo de parafuso é projetado para cargas axiais sustentadas, controle de movimento previsível e precisão de posicionamento repetível. A geometria trapezoidal oferece um compromisso equilibrado entre resistência mecânica, capacidade de fabricação e eficiência, tornando-a amplamente adotada em ambientes de serviço pesado e de precisão.

O ângulo da rosca, normalmente padronizado em 29 graus para perfis Acme ou 30 graus para roscas trapezoidais métricas, permite um contato estável entre o parafuso e a porca correspondente. Esta geometria reduz a tensão radial enquanto mantém área de contato superficial suficiente para distribuir as cargas uniformemente. Como resultado, os parafusos trapezoidais Acme são comumente selecionados onde são necessários controle de folga, eficiência moderada e características mecânicas de travamento automático.

Do ponto de vista da engenharia, o movimento linear é alcançado à medida que o torque aplicado ao eixo do parafuso força a porca a se deslocar ao longo do passo da rosca. O passo e o avanço determinam diretamente a velocidade de deslocamento, a resolução e o comportamento da carga. Esses parâmetros são cuidadosamente selecionados com base nos requisitos do sistema, como comprimento do curso, ciclo de trabalho e exposição ambiental.

2. Como os parafusos trapezoidais Acme são especificados e projetados?

A especificação precisa é essencial para garantir que um parafuso trapezoidal Acme funcione de maneira confiável durante toda sua vida útil. Os parâmetros são definidos de acordo com padrões internacionais como ANSI B1.5 ou DIN 103, dependendo dos requisitos regionais e da aplicação. A tabela a seguir descreve os parâmetros técnicos comumente referenciados usados ​​pelos engenheiros durante a seleção e o projeto.

As considerações de engenharia também incluem acabamento superficial, tratamento térmico e compatibilidade de lubrificação. Os parafusos retificados são selecionados para maior precisão de posicionamento, enquanto os parafusos laminados são preferidos para eficiência de custos e maior resistência à fadiga. O processo de seleção integra cálculos mecânicos, restrições ambientais e planejamento de manutenção de longo prazo.

3. Qual o desempenho dos parafusos trapezoidais Acme em aplicações práticas?

Em ambientes industriais, os parafusos trapezoidais Acme são utilizados em máquinas-ferramentas, sistemas de elevação, atuadores de válvulas, equipamentos de embalagem e linhas de montagem automatizadas. Seu comportamento inerente de travamento automático os torna adequados para suporte de carga vertical sem mecanismos de frenagem adicionais. Esta característica simplifica o projeto do sistema e aumenta a segurança operacional.

As seguintes perguntas frequentes abordam preocupações técnicas comuns encontradas durante a especificação e operação.

P: Como a capacidade de carga varia com o diâmetro do parafuso?
A: A capacidade de carga aumenta de forma não linear com o diâmetro do parafuso devido à maior área de seção transversal e melhor resistência à flambagem. Os engenheiros devem avaliar os limites de tensão axial e o comprimento crítico de flambagem para garantir uma operação segura sob cargas compressivas.

P: Como a folga é gerenciada nos sistemas de parafusos trapezoidais Acme?
R: A folga é comumente reduzida através do uso de porcas divididas, porcas antifolga ou conjuntos de porcas duplas pré-carregadas. O emparelhamento de materiais e as tolerâncias de fabricação controladas contribuem ainda mais para uma precisão de posicionamento estável.

P: Como a lubrificação influencia a vida útil?
R: A lubrificação adequada minimiza o desgaste por atrito entre a interface do parafuso e da porca, reduz a temperatura operacional e prolonga os intervalos de manutenção. A seleção do lubrificante depende da velocidade, carga e exposição ambiental, como poeira ou umidade.

A consistência do desempenho também é influenciada pela precisão do alinhamento e pela rigidez da montagem. O desalinhamento introduz contato desigual da rosca, acelerando o desgaste localizado e reduzindo a suavidade do movimento. Como tal, a integração a nível de sistema é tão crítica quanto a especificação a nível de componente.

4. Como os parafusos trapezoidais Acme evoluirão em sistemas de movimento futuros?

À medida que os sistemas de automação exigem maior confiabilidade e menor manutenção, os parafusos trapezoidais Acme continuam a evoluir através de avanços na ciência de materiais e técnicas de fabricação de precisão. Composições de ligas melhoradas, revestimentos de superfície e materiais compósitos para porcas estão ampliando a vida útil operacional e reduzindo os coeficientes de atrito.

As tecnologias de fabricação digital e retificação CNC permitem tolerâncias mais rígidas e geometria de rosca mais consistente. Esses desenvolvimentos apoiam a integração em sistemas mecânicos semiautomáticos e inteligentes, onde o movimento linear previsível permanece essencial. Embora tecnologias alternativas, como fusos de esferas, dominem as aplicações de alta velocidade, os parafusos trapezoidais mantêm relevância onde a robustez, o controle de custos e o desempenho de travamento automático são priorizados.

Neste contexto, os fabricantes com profundo conhecimento de engenharia e capacidades de produção vertical desempenham um papel cada vez mais importante no apoio a especificações personalizadas e cadeias de abastecimento estáveis.

Suzhou Maitucontinua a se concentrar em soluções de parafuso trapezoidal Acme de engenharia de precisão que se alinham com os padrões industriais em evolução e os requisitos de aplicação. Através da otimização de materiais, controle de processos e design orientado a aplicações, a marca oferece suporte a sistemas de movimento que exigem confiabilidade e valor a longo prazo.

Para consultas técnicas detalhadas, especificações personalizadas ou recomendações específicas de aplicação, as partes interessadas são incentivadas aContate-nospara discutir os requisitos do projeto e os objetivos de engenharia.
